一、气动衬胶蝶阀 产品概述
上海川沪阀门有限公司生产的气动衬胶蝶阀D671J不仅具有优良的防腐、(耐碱、盐性能,耐弱酸侵蚀)耐磨、减磨性能,(比普通蝶阀使用寿命可明显延长)而且具有无毒、抗菌、防霉等特点,更有操作力矩小,(比普通有销蝶阀降低百分之四十)维修方便,外形美观等突出优点。气动衬胶蝶阀主要用于水处理设备配套,广泛用于食品、医药、化工、石油、电力、轻纺、造纸等给水排水、气体管道上作调作充量和截流介质的场合。气动衬胶蝶阀主要特点如下:
1、尼龙涂层与环氧树脂涂层相结合,符合环保要求。
2、阀板特有设计,流量系数大,流阻小。在额定压力下,实现零泄漏。
3、采用半轴无销连接,结构简单紧凑,维修拆卸极为方便,迅速(可现场拆装),蝶板有自动对中功能,实现了蝶板与阀座过盈配合。
4、阀杆密封圈起双向密封作用,避免介质外流,防止外来物质侵入,做到整阀零外漏。
5、气动衬胶蝶阀具有良好的切断和调节性能,能达到气泡级密封,启闭力矩小,使用寿命长等特点。 |
|
气动衬胶蝶阀 |
二、气动衬胶蝶阀 主要技术参数
1、阀体
阀体形式 |
直通铸造蝶阀 |
公称通径 |
DN50~1000mm |
公称压力 |
PN1.0、1.6 MPa |
法兰标准 |
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
连接形式 |
法兰式、对夹式 |
阀盖形式 |
一体式 |
压盖型式 |
压盖压紧式 |
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料 |
2、阀内件
2、执行机构
执行器型号 |
GT系列、SR系列、AT系列、AW系列单双作用气动执行器 |
供气压力 |
400~700KPa |
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 |
-30~+70℃ |
作用形式 |
单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL) |
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
三、气动衬胶蝶阀 主要性能指标
公称通径DN(mm) |
50-1800 |
公称压力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
密封试验 |
0.66 |
1.1 |
1.76 |
低压气密试验 |
0.6 |
0.6 |
0.6 |
适用介质 |
弱碱、盐酸、空气、水及各类酸性物质 |
四、气动衬胶蝶阀 零件材料
零件名称 |
材料 |
阀体 |
球墨铸钢+NBR、铸钢+NBR、不锈钢+NBR |
蝶板 |
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 |
阀杆 |
2Cr13、不锈钢 |
填料 |
O型圈、柔性石墨 |

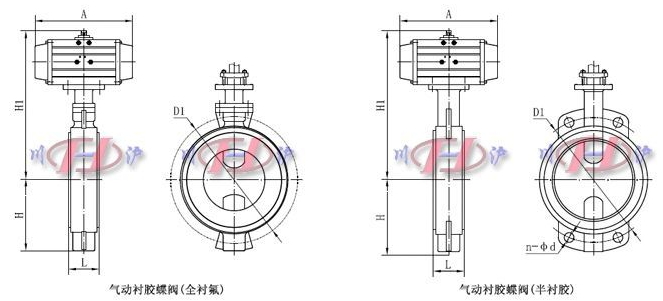

五、气动衬胶蝶阀 外形尺寸图
六、气动衬胶蝶阀 外形连接尺寸
公称通径 DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
L |
法兰式 |
90 |
90 |
100 |
115 |
130 |
140 |
150 |
250 |
270 |
290 |
310 |
330 |
350 |
390 |
430 |
470 |
500 |
550 |
对夹式 |
43 |
46 |
49 |
56 |
64 |
70 |
71 |
76 |
83 |
92 |
102 |
113 |
127 |
154 |
165 |
190 |
203 |
216 |
H |
63 |
70 |
83 |
105 |
115 |
137 |
164 |
206 |
230 |
248 |
289 |
320 |
343 |
413 |
478 |
525 |
585 |
640 |
n-φd |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
16-26 |
16-30 |
20-30 |
20-33 |
20-36 |
24-36 |
24-39 |
28-39 |
28-42 |
H1 |
根据所配执行机构而定 |
A |
根据阀门所需力矩而定,配置机型不同,外形尺寸也不相同 |
D |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
520 |
580 |
640 |
715 |
840 |
910 |
1025 |
1125 |
1255 |
D1 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
585 |
650 |
770 |
840 |
950 |
1050 |
1170 |
注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取新数据。
