一、QB1单口排气阀 产品概述
|
上海川沪专业生产的QB1单口排气阀主要由阀体、上盖、阀杆、浮球、排气嘴等组成，分法兰和丝扣两种排气阀，适用于小口径管道上管子为φ15-50,它作为管道的排气作用,使管道不会出现闭气、气阻,如水泵停电时管内随时会出现负压力,自动吸气可保护管道安全。 当需要排出管道内的气体时，管道内的空气在水的压强作用下进入体腔内，并从排气嘴排出，随之管道内的水充满体腔内，使浮球在水的浮力作用下，向上移动将排气嘴堵塞，达到自行密封，管道在正常行中，水中的空气在压强的作用下，不断排入排气阀的体腔上部，迫使浮球下降，离开原来密封位置，这时空气又从排气嘴排出，随之，浮球又恢复到原来位置自密封，因此，排气阀在正常工作中阀门始终是开着的，浮球不断重复上述动作，空气不断排出。当需要检修或清扫体腔时，应将阀门关闭。 |

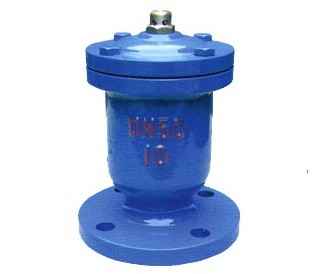

二、QB1单口排气阀 产品型号和图片
 |
QB1单口排气阀 |
三、QB1单口排气阀 主要参数
| 部件 | 材质 |
| 阀体 | 铸铁 |
| 阀盖 | 铸铁 |
| 浮球 | 不锈钢 |
| 塞头 | 橡胶 |
| 排气阀 | 黄铜 |
| 螺丝螺母 | 20号钢 |

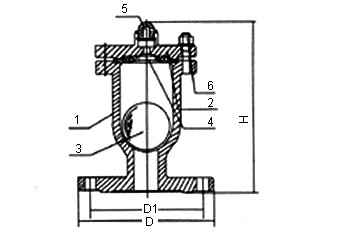

四、QB1单口排气阀 外形尺寸图
 |
QB1单口排气阀外形尺寸图 |
五、QB1单口排气阀 外形连接尺寸
| DN | H | D | D1 | Z-фd | |
| 法兰式 | 15 | 245 | 195 | 160 | 4-18 |
| 20 | 245 | 195 | 160 | 4-18 | |
| 25 | 245 | 195 | 160 | 4-18 | |
| 丝扣式 | 15、20 | 245 | |||
| 25、32 | 245 | ||||
| 40、50 | 310 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
|
