一、复合式排气阀 产品概述
|
上海川沪专业生产的CARX复合式排气阀阀体为圆桶状，阀门内件包括不锈钢浮球、杠杆及阀瓣。复合式排气阀安装在泵出口处或配水管线中，用来排队集积在管中的空气，以提高管线及水泵的使用效率，当管内一旦产生负压时，此阀迅速吸入外界空气，以防止管线因负压而损坏。当管内开始注水时，阀瓣处在开启的位置，进行大量排气，当空气排完时阀内充满水，浮球上升并带动阀瓣关闭,停止排气,当管内水正常输送时,如有少量空气聚集在阀内到相当的程度,阀内水位下降,此时空气由小孔排出。当水泵停止时，管内水流空或遇管内产生负压，此时塞头迅速开启，吸入空气，确保管线安全。 |
二、复合式排气阀 产品型号和图片
 |
复合式排气阀 |
三、复合式排气阀 主要参数
| NO | 名称 | 材质 |
| 1 | 阀体 | HT200 |
| 2 | 阀盖 | HT200 |
| 3 | 浮球 | 304不锈钢 |
| 4 | 阀瓣 | 黄铜、不锈钢 |
| 5 | 杠杆 | H59黄铜 |
| 6 | 塞头 | 不锈钢 |

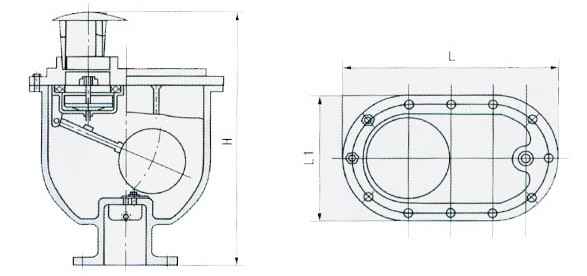

四、复合式排气阀 外形尺寸图
 |
复合式排气阀外形尺寸图 |
五、复合式排气阀 外形连接尺寸
| 公称通径 （DN） |
H | L | L1 |
| 20/25 | 400 | 290 | 180 |
| 50 | 480 | 370 | 200 |
| 80 | 600 | 420 | 250 |
| 100 | 600 | 420 | 250 |
| 150 | 750 | 600 | 350 |
| 200 | 870 | 670 | 410 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
|
