一、气动角式截止阀 产品概述
|
上海川沪阀门有限公司生产的气动角式截止阀气动角式截止阀是一种常用的截断阀，主要用来接通或截断管路中的介质，一般不用于调节流量。气动角式截止阀适用的压力、温度范围很大，但一般用于中、小口径的管道。气动角式截止阀的特点：1、与闸阀相比，截止阀的结构较简单，制造与维修都较方便。 2、密封面不易磨损、擦伤，密封性较好，寿命较长。3、启闭时阀瓣行程较小，启闭时间较短，阀门高度较小。 |
二、气动角式截止阀 产品型号和图片
 |

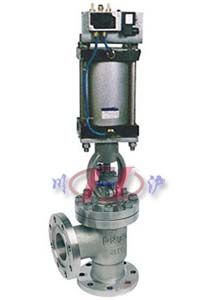

气动角式截止阀 J645H |
三、气动角式截止阀 主要技术参数
| 阀体型式 | 角型铸造阀 |
|---|---|
| 阀芯型式 | 柱塞式(锥面) |
| 公称通径 | DN50 ～ DN250 |
| 公称压力 | PN1.6～10.0MPa |
| 法兰标准 | JB、GB、ANSI、BS、API、ISO、DIN、JIS |
| 连接形式 | 法兰、螺纹、焊接 |
| 密封填料 | 聚四氟乙烯、柔性石墨 |
| 工作温度 | ≤450℃ |
四、气动角式截止阀 外形尺寸图
 |

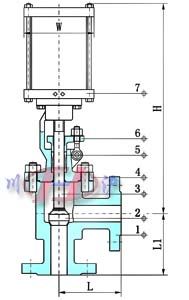

气动角式截止阀 外形尺寸图 |
五、气动角式截止阀 外形连接尺寸
| DN | in | L | L1 | H | W |
|---|---|---|---|---|---|
| 15 | 1/2 | 65/90 | 65/90 | 由于阀门压力 不同，所以连 接尺寸也不相 同，如需详细 技术资料或安 装图纸，请咨 询公司技术部 或销售部，将 为您提详细的 技术资料及图 纸！ |
|
| 20 | 3/4 | 75/95 | 75/95 | ||
| 25 | 1 | 80/100 | 80/100 | ||
| 32 | 21/4 | 95/105 | 95/105 | ||
| 40 | 21/2 | 100/115 | 100/115 | ||
| 50 | 2 | 115/125 | 115/125 | ||
| 65 | 21/2 | 145 | 145 | ||
| 80 | 3 | 155 | 155 | ||
| 100 | 4 | 175 | 175 | ||
| 125 | 5 | 200 | 200 | ||
| 150 | 6 | 240/225 | 240/225 | ||
| 200 | 8 | 275 | 275 | ||
六、气动角式截止阀 安装注意事项
手轮、手柄操作的截止阀可安装在管道的任何位置上。
手轮、手柄及伟动机构，不允许作起吊用。
介质的流向应与阀体所示箭头方向一致。
截止阀，也叫截门，是使用广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中 低压，而且适用于高压。它的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。
截止阀只许介质单向流动，安装时有方向性。它的结构 长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强。
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
|
