Y44H波纹管减压阀
川沪首页 >> 减压阀 >> Y44H波纹管减压阀
一、Y44H波纹管减压阀 产品概述
|
上海川沪阀门有限公司专业生产的Y44H直接作用式波纹管减压阀主要由波纹管、调节弹簧、阀座、阀瓣等零件组成,波纹管减压阀用于温度在180℃以下的蒸汽、空气及其他无腐蚀性气体的管路上，经过调节，使通过阀内介质压力减至某一需要的出口压力，并使介质的出口压力保持相对稳定，但进口压力与出口压力之差必须大于或等于0.5bar。波纹管减压阀灵敏度比较高，也能防止介质外泄。 |
二、Y44H波纹管减压阀 产品型号和图片
 |
Y44H波纹管减压阀 |
三、Y44H波纹管减压阀 主要技术参数
| 公称压力（MPa） | 0.6 | 1.0 | 1.6 |
| 壳体试验压力（MPa） | 0.9 | 1.5 | 2.4 |
| 密封试验压力（MPa） | 0.6 | 1.0 | 1.6 |
| 高进口压力（MPa） | 0.6 | 1.0 | 1.6 |
| 出口压力范围（MPa） | 0.05-0.4 | 0.1-0.8 | 0.1-1.0 |
| 压力特性偏差（MPa）△P2P | GB12244-1989 | ||
| 流量特性偏差（MPa）△P2G | GB12244-1989 | ||
| 小压差（MPa） | 0.1 | 0.15 | 0.15 |
| 渗漏量 | GB12245-1989 | ||

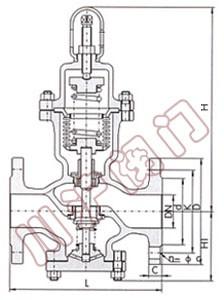

四、Y44H波纹管减压阀 外形尺寸图
 |
Y44H波纹管减压阀 外形尺寸图 |
五、Y44H波纹管减压阀 外形连接尺寸
| 公称通径DN | 外形尺寸 | 连接尺寸 | ||||||
| L | H | H1 | PN1.6MPa | |||||
| 0.6/1.6MPa | D | K | n-Φ | d | C | |||
| 15 | 140 | 290 | 90 | 80 | 55 | 4-12 | 40 | 12 |
| 20 | 140 | 295 | 98 | 90 | 65 | 4-12 | 50 | 12 |
| 25 | 160 | 295 | 110 | 100 | 75 | 4-12 | 60 | 14 |
| 32 | 1080 | 295 | 110 | 120 | 90 | 4-14 | 70 | 14 |
| 40 | 200 | 325 | 125 | 130 | 100 | 4-14 | 80 | 14 |
| 50 | 230 | 325 | 125 | 150 | 110 | 4-14 | 90 | 14 |
| 65 | 280 | 325 | 130 | 160 | 130 | 4-14 | 110 | 14 |
| 80 | 310 | 380 | 160 | 185 | 150 | 4-18 | 125 | 16 |
| 100 | 350 | 380 | 170 | 205 | 170 | 4-18 | 145 | 16 |
订货须知：
产品型号 公称压力 公称通径 连接法兰标准 额定流量系数Cv 进口压力 调节范围 工作介质和介质温度
|
|
