往复式气动衬胶隔膜阀
川沪首页 >> 隔膜阀 >> 往复式气动衬胶隔膜阀
一、往复式气动衬胶隔膜阀 产品概述
|
上海川沪专业生产的G641J往复型气动衬胶隔膜阀用来改变通路断面和介质流动方向，具有导流、截止、调节、节流、止回、分流或溢流等功能。阀门可用于控制水、蒸汽、油品、气体、泥浆、各种腐蚀性介质、 液态金属和放射性流体等流体的流动。 G641J往复型气动衬胶隔膜阀是一种特殊形式的截断阀、其启闭件是一块用软质材料制成的隔膜，它将阀体内腔与阀盖内腔隔开，使阀体、阀瓣、阀杆不受介质腐蚀、不会产生介质外流。 |
二、往复式气动衬胶隔膜阀 产品型号和图片
 |
往复式气动衬胶隔膜阀 |
三、往复式气动衬胶隔膜阀 主要参数
| 型号 | 公称压力 PN(Mpa) |
试验压力Ps(Mpa) | 适用介质 | 工作温度(℃) | |
| 壳体试验 | 密封试验 | ||||
| G641W/J/Fs-6 | 0.6 | 0.9 | 0.66 | W.非腐蚀性流体 J.一般腐蚀性流体 Fs.强酸、碱及各种 有机溶剂（溶融碱金属及元素氟除外） | ≤100 ≤85 ≤150 |
| G641W/J/Fs-10 | 1.0 | 1.5 | 1.1 | ||
| G641W/J/Fs-16 | 1.6 | 2.4 | 1.76 | ||
四、往复式气动衬胶隔膜阀 外形尺寸图
 |

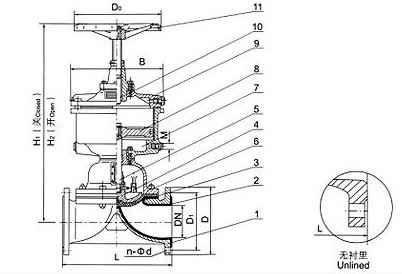

往复式气动衬胶隔膜阀外形尺寸图 |
五、往复式气动衬胶隔膜阀 外形连接尺寸
| DN mm |
公称压力 MPa |
工作压力 MPa |
L （mm） |
D （mm） |
D1 （mm） |
n-φd （mm） |
F （mm） |
H1 （mm） |
H2 （mm） |
D0 （mm） |
B |
| 15 | 0.6 0．6 | 0.6 | 125 | 95 | 65 | 4-14 | 2 | ||||
| 20 | 139 | 105 | 75 | 4-14 | 2 | ||||||
| 25 | 145 | 115 | 85 | 4-14 | 2 | 250 | 264 | 120 | 94 | ||
| 32 | 160 | 140 | 100 | 4-18 | 2 | 3025 | 328 | 140 | 120 | ||
| 40 | 180 | 150 | 110 | 4-18 | 3 | 306 | 328 | 140 | 120 | ||
| 50 | 210 | 165 | 125 | 4-18 | 3 | 379 | 405 | 160 | 185 | ||
| 65 | 250 | 185 | 145 | 4-18 | 3 | 467 | 502 | 240 | 245 | ||
| 80 | 300 | 200 | 160 | 4-18 | 3 | 483 | 523 | 240 | 245 | ||
| 100 | 350 | 220 | 180 | 8-18 | 3 | 565 | 617 | 280 | 330 | ||
| 125 | 400 | 250 | 210 | 8-18 | 3 | 664 | 732 | 320 | 380 | ||
| 150 | 460 | 285 | 240 | 3 | 750 | 830 | 320 | 470 | 0.5 | ||
| 200 | 0.4 | 570 | 340 | 295 | 8-22 | 4 | 930 | 1050 | 400 | 470 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
|
