调节阀系列
一、气动衬氟隔膜阀 产品概述
|
上海川沪阀门有限公司专业生产的G641F46气动衬氟隔膜阀（常闭型、常开型）专用于控制强腐蚀性介质，阀体内腔表面衬F4或者F46，可以应付大部分强腐蚀性的介质，介质温度一般不要超过150℃。法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、IS02004。 |
二、气动衬氟隔膜阀 产品型号和图片
 |
气动衬氟隔膜阀 |
三、气动衬氟隔膜阀 主要参数
| 序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈钢 | 超低碳不锈钢 | ||
| NO | Name | Z | C | P | R | PL | RL |
| 1 | 阀体、阀盖、阀瓣 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 阀杆 | 35 | 1Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12M02Ti | 00Cr18Ni10 | 00Cr17Ni14M02 |
| 3 | 衬里层 | FEP(F46) PFA PCTFE(F3) | |||||
| 4 | 隔膜 | FEP(F46)/CR(氟丁橡胶) PFA(可溶性聚四氟乙烯)/FPDM(乙丙橡胶) | |||||
| 5 | 阀杆螺母 | ZCuAl10Fe3 ZCuAl10Fe3 | |||||
| 6 | 螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni9Ti | 1Cr17Ni9Ti |
| 7 | 螺母 | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
| 8 | 手轮 | HT200 | HT200 | WCC | WCC | WCC | WCC |

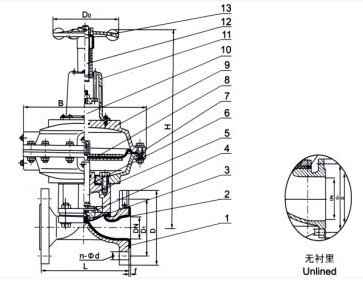

四、气动衬氟隔膜阀 外形尺寸图
 |
气动衬氟隔膜阀外形尺寸图 |
五、气动衬氟隔膜阀 外形连接尺寸
| DN | 工作压力 | L | D | D1 | n-Фd | f | H | D0 | B | 代号 | 气源 压力 |
气源接头 | |
| 15 | 1.6 | 108 | 95 | 65 | 2 | ||||||||
| 20 | 117 | 105 | 75 | 4-13.5 | 2 | 343 | 140 | 168 | 54 | 0.3 | 1/8 | ||
| 25 | 127 | 115 | 85 | 4-13.5 | 2 | 345 | 140 | 168 | 54 | 0.3～0.4 | 1/8 | ||
| 32 | 146 | 140 | 100 | 4-17.5 | 2 | 363 | 140 | 260 | 55 | 0.3～0.4 | 1/8 | ||
| 40 | 259 | 150 | 110 | 4-17.5 | 2 | 430 | 140 | 260 | 55 | 0.3～0.4 | 1/4 | ||
| 50 | 190 | 165 | 125 | 4-17.5 | 2 | 575 | 140 | 260 | 55 | 0.3～0.4 | 1/4 | ||
| 65 | 1.0 | 216 | 185 | 145 | 4-17.5 | 2 | 588 | 140 | 260 | 55 | 0.3～0.4 | 1/4 | |
| 80 | 254 | 200 | 160 | 8-17.5 | 2 | 769 | 165 | 425 | 56 | 0.4～0.5 | 3/8 | ||
| 100 | 305 | 220 | 180 | 8-17.5 | 2 | 816 | 280 | 425 | 57 | 0.4～0.5 | 3/8 | ||
| 125 | 356 | 250 | 210 | 8-17.5 | 3 | 820 | 280 | 425 | 57 | 0.4～0.5 | 3/8 | ||
| 150 | 406 | 285 | 240 | 8-22 | 3 | 920 | 280 | 549 | 58 | 0.5 | 3/8 | ||
| 200 | 0.6 | 521 | 340 | 295 | 8-22 | 3 | 1010 | 280 | 549 | 58 | 0.6 | 3/8 | |
气动衬氟隔膜阀订货需知：
1、气动隔膜阀门尚可附装反馈信号、限位器和定位器，以适应自控、程控或调节流量的需要。
2、气动阀门的反馈信号采用无触点传感技术。
3、采用薄膜式气缸替代活塞式气缸，排除了活塞环易损漏而导致无法启闭阀门的弊端。
4、当气源发生故障时，可操作手轮使阀门开启
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
|
