一、英标衬氟隔膜阀 产品概述
|
上海川沪阀门有限公司专业生产的EG41F46英标衬氟隔膜阀的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，达到控制管道启闭的目的，隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构并且不会产生介质外漏。英标衬氟隔膜阀的衬里材料主要是F4或者F46，可以耐强腐蚀。 |
二、英标衬氟隔膜阀 产品型号和图片
 |
英标衬氟隔膜阀 |
三、英标衬氟隔膜阀 主要参数
| 名称 | 材料 |
| 阀体 | J型：灰铸铁/硬橡胶 W型：灰铸铁 |
| 阀盖 /阀瓣/手轮 | 灰铸铁 |
| 隔膜 | 天然橡胶 |
| 阀杆 | 碳钢 |
四、英标衬氟隔膜阀 外形尺寸图
 |

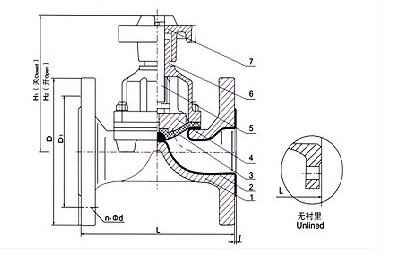

英标衬氟隔膜阀外形尺寸图 |
五、英标衬氟隔膜阀 外形连接尺寸
| 公称通径 (DN) | 公称压力(MPa) | 工作压力 (MPa) | L | D | D1 | Z-Φ | f | H1 | H2 | D0 | 重量 (Kg) |
| 15 | 1.6 | 1.6 | 108 | 95 | 65 | 4-14 | 2 | 90 | 99 | 75 | 2.5 |
| 20 | 117 | 105 | 75 | 4-14 | 2 | 93 | 103 | 75 | 3 | ||
| 25 | 127 | 115 | 85 | 4-14 | 2 | 100 | 112 | 85 | 4 | ||
| 32 | 146 | 140 | 100 | 4-18 | 2 | 127 | 144 | 120 | 6.5 | ||
| 40 | 159 | 150 | 110 | 4-18 | 2 | 136 | 156 | 120 | 7.5 | ||
| 50 | 190 | 165 | 125 | 4-18 | 2 | 151 | 177 | 120 | 10 | ||
| 65 | 1.0 | 1.0 | 216 | 185 | 145 | 4-18 | 2 | 183 | 213 | 165 | 16 |
| 80 | 254 | 200 | 160 | 8-18 | 2 | 198 | 273 | 230 | 23.5 | ||
| 100 | 305 | 220 | 180 | 8-18 | 2 | 266 | 320 | 280 | 34 | ||
| 125 | 356 | 250 | 210 | 8-18 | 3 | 319 | 386 | 280 | 44 | ||
| 150 | 406 | 285 | 240 | 8-22 | 3 | 380 | 453 | 368 | 67.5 | ||
| 200 | 0.6 | 521 | 340 | 295 | 8-22 | 3 | 506 | 626 | 400 | 141.5 | |
| 250 | 635 | 395 | 350 | 12-22 | 3 | 598 | 734 | 500 | 229 | ||
| 300 | 0.4 | 749 | 445 | 400 | 12-22 | 3 | 698 | 778 | 560 | 321 | |
| 350 | 749 | 505 | 460 | 16-22 | 3 | 723 | 883 | 560 | 360 | ||
| 采用标准 | 设计制造： BS5156结构长度：BS5156(短结构)法兰：Bs4504PN1.0MPa GB12239G B12221 GB/T17241.6 | ||||||||||
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
|
