一、美标衬氟隔膜阀 产品概述
|
上海川沪阀门有限公司专业生产的AG41F46美标堰式衬氟隔膜阀专用于控制强腐蚀性介质，阀体内腔表面衬有各种氟塑料，适用于不同工作温度和液体管路。适用温度：≤85℃、≤100℃、≤120℃≤150℃(按照衬里和隔膜材料)。 |
二、美标衬氟隔膜阀 产品型号和图片
 |
美标衬氟隔膜阀 |
三、美标衬氟隔膜阀 主要参数
| 名称 | 材料 |
| 阀体 | 灰铸铁、不锈钢、灰铸铁/衬胶、氟塑料 |
| 阀盖 | 灰铸铁 |
| 阀瓣 | 灰铸铁 |
| 隔膜 | F4/F46 |
| 阀杆 | 碳钢 |
四、美标衬氟隔膜阀 外形尺寸图
 |

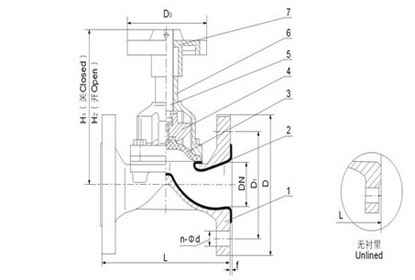

美标衬氟隔膜阀外形尺寸图 |
五、美标衬氟隔膜阀 外形连接尺寸
| 公称通径 | 公称压力 | L mm |
D mm/in |
D1 mm/in |
n-Φd in |
F mm |
|
| DN | NPS | ||||||
| 15 | 1/2 | 150 | 108/125 | 89/31/2 | 60.5/23/8 | 4-5/8 | 2 |
| 20 | 3/4 | 117/135 | 98/37/8 | 70/23/4 | 4-5/8 | 2 | |
| 25 | 1 | 127/145 | 108/41/4 | 79.5/31/8 | 4-5/8 | 2 | |
| 32 | 11/4 | 146/160 | 117/45/8 | 89/31/2 | 4-5/8 | 2 | |
| 40 | 11/2 | 159/180 | 127/5 | 98.5/37/8 | 4-5/8 | 2 | |
| 50 | 2 | 190/210 | 152/6 | 120.5/43/4 | 4-3/4 | 2 | |
| 65 | 21/2 | 216/250 | 178/7 | 139.5/51/2 | 4-3/4 | 2 | |
| 80 | 3 | 254/300 | 190/71/2 | 152.5/6 | 4-3/4 | 2 | |
| 100 | 4 | 305/350 | 229/9 | 1901.5/71/2 | 4-3/4 | 2 | |
| 125 | 5 | 356/400 | 254/10 | 216/81/2 | 8-7/8 | 2 | |
| 150 | 6 | 406/460 | 279/11 | 241.5/91/2 | 8-7/8 | 2 | |
| 200 | 8 | 521/570 | 343/131/2 | 298.5/113/4 | 8-7/8 | 2 | |
| 250 | 10 | 635/680 | 406/16 | 362/141/4 | 12-1 | 2 | |
| 300 | 12 | 749/790 | 483/19 | 432/17 | 12-1 | 2 | |
| 350 | 14 | 787/900 | 533/21 | 476/183/4 | 12-11/8 | 2 | |
| 400 | 16 | 914/1000 | 597/231/2 | 540/211/4 | 16-11/8 | 2 | |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
|
