一、不锈钢气动放料阀 产品概述
上海川沪阀门有限公司生产的不锈钢气动放料阀TY645F适用于化工厂反应釜有腐蚀性介质的罐底放料，具有操作方便、开启自由、运动灵活可靠、阀瓣装配维修简单、密封结构合理、密封圈更换方便实用等特点。 不锈钢气动放料阀其结构主要由阀体，阀瓣，密封圈，阀杆，支架，阀压盖，手轮，法兰，螺母，定位螺钉等零件。 |
 |
不锈钢气动放料阀 |
二、不锈钢气动放料阀 零件参数
| 零件名称 | ZG1Cr18 Ni9Ti系列 | ZG00Cr18 Ni10系列 | ZG1Cr18 Ni12MO 2 Ti系列 | ZG00Cr17Ni14MO 2 系列 |
|---|---|---|---|---|
| 阀体/阀盖 | ZG1Cr18 Ni9Ti | ZG00Cr18 Ni10 | ZG1Cr18 Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 |
| 阀杆 | ZG1Cr18 Ni9Ti | ZG00Cr18 Ni10 | ZG1Cr18 Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 |
| 阀瓣 | ZG1Cr18 Ni9Ti | ZG00Cr18 Ni10 | ZG1Cr18 Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 |
| 垫片 | 304+PTFE | 304L+PTFE | 316+PTFE | 316L+PTFE |
| 螺柱 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 |
| 螺母 | 1Cr18 Ni9Ti | 1Cr18 Ni9Ti | 1Cr18 Ni9Ti | 1Cr18 Ni9Ti |

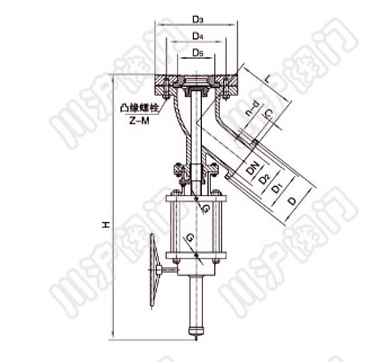

三、不锈钢气动放料阀 结构图
 |
上(下)展式气动放料阀外形尺寸图 |
四、不锈钢气动放料阀 连接尺寸
| DN | 上法兰 | 上法兰 | 下法兰 | 密封座 | ||
|---|---|---|---|---|---|---|
| D1 | D2 | D3 | D4 | D5 | D6 | |
| 25 | 115 | 80 | 115 | 85 | / | / |
| 32 | 135 | 100 | 135 | 100 | / | / |
| 40 | 145 | 110 | 145 | 110 | 80 | 60 |
| 50 | 165 | 125 | 160 | 125 | 85 | 70 |
| 65 | 180 | 145 | 180 | 145 | 130 | 85 |
| 80 | 195 | 160 | 195 | 160 | 135 | 95 |
| 100 | 215 | 180 | 215 | 180 | 160 | 130 |
| 125 | 245 | 210 | 245 | 210 | 160 | 140 |
| 150 | 280 | 240 | 280 | 240 | 185 | 165 |
| 200 | 335 | 295 | 335 | 295 | / | / |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
|
