一、放料球阀 产品概述
|
上海川沪专业生产的FQ41F放料球阀是一种特殊结构的球阀，阀座与端面法兰距离近，物料滞留少，结构紧凑，密封性能优越，用于精细化工、制药、化工行业的反应锅上，也可用在细软颗粒介质输送。采用PPL或M密封材料，更具耐磨耐温，是牙膏行业、真空制膏锅放料的理想产品。放料球阀不仅结构简单密封性好，而且在一定的公称通径范围内体积较小、重量轻、材料耗用少、安装尺寸小，并且驱动力矩小，操作简便、易实现快速启闭，是近十几年来发展快的阀门品种之一。使用品种和数量仍在继续扩大，并向高温、高压、高密封性、长寿命、优良的调节性能。其可靠性及其他性能指标均达到较高水平。 |
二、放料球阀 产品型号和图片
 |
放料球阀 |
三、放料球阀 主要参数
| 型号 | 工作压力 Mpa | 适用温度 ℃ | 适用介质 | 材料 | |||
| 阀体材料 | 阀杆 | 密封面 | 填料 | ||||
| FQ41F-10C | 1.0 | ≤80 | 水、气、油 | WCB | 2Cr13 | PTFE | PTFE |
| FQ41F-10P | 硝酸类 | CF8 | 304 | ||||
| FQ41F-10R | 硝酸类 | CF8M | 316 | ||||

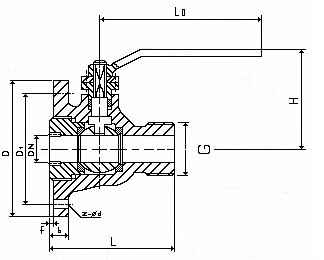

四、放料球阀 外形尺寸图
 |
放料球阀外形尺寸图 |
五、放料球阀 外形连接尺寸
| DN | L | H | do | 重量(kg) |
| 25 | 82 | 70 | 150 | 1.5 |
| 40 | 92 | 105 | 160 | 3 |
| 50 | 130 | 130 | 180 | 3.5 |
| 65 | 150 | 145 | 230 | - |
| 80 | 180 | 187 | 250 | 13 |
| 100 | 210 | 220 | 300 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
|
