一、衬氟放料阀 产品概述
|
上海川沪专业生产的FL41F46衬氟上展、下展式放料阀主要用于反应釜、储罐和其他容器的底部排料，借助于底部法兰焊接于储罐和其他的底部，因此消除工艺介质通常在容器出口的残留现象，阀体内腔装有耐冲刷、耐腐蚀的密封圈，在开启瞬间，可以保护阀体不被介质冲刷、腐蚀，由于阀体阀芯阀杆都全部衬氟，所有接液部分都不会接触到金属材料，所有可以适用于大部分的强腐蚀介质。同时，采取短行程阀瓣的设计，在化工、石油、冶金、制药、农药、染料、食品加工等行业广泛使用。各种操作方式，例如，手动，气动（弹簧复位式、双作用式、带手轮和不带手轮），电动，液动，齿轮等。 |
二、衬氟放料阀 产品型号和图片
 |
衬氟放料阀 |
三、衬氟放料阀 主要参数
| 零件名称 | ZGICr18Ni9Tit系列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12M02Ti系列 | ZG00Cr17Ni14M02系列 | WCB系列 |
| 阀体/阀盖 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12M02Ti | ZG00Cr17Ni14M02 | WCB+F46 |
| 阀杆 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12M02Ti | ZG00Cr17Ni14M02 | WCB+F46 |
| 阀瓣 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12M02Ti | ZG00Cr17Ni14M02 | WCB+F46 |
| 垫片 | 304＋PTFE | 304L＋PTFE | 316＋PTFE | 316L＋PTFE | 石墨＋304 |
| 螺柱 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA |
| 螺母 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |

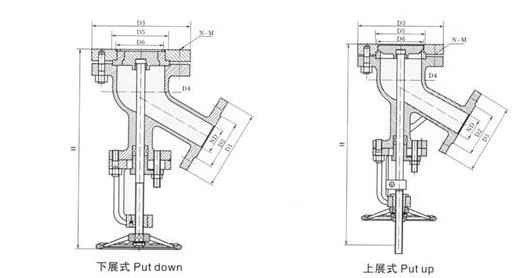

四、衬氟放料阀 外形尺寸图
 |
衬氟放料阀外形尺寸图 |
五、衬氟放料阀 外形连接尺寸
| DN | 上法兰 | 上法兰 | 下法兰 | 密封座 | ||
| D1 | D2 | D3 | D4 | D5 | D6 | |
| 25 | 115 | 80 | 115 | 85 | ||
| 32 | 135 | 100 | 135 | 100 | ||
| 40 | 145 | 110 | 145 | 110 | 80 | 60 |
| 50 | 165 | 125 | 165 | 125 | 85 | 70 |
| 65 | 180 | 145 | 180 | 145 | 130 | 85 |
| 80 | 192 | 160 | 192 | 160 | 135 | 95 |
| 100 | 215 | 180 | 215 | 180 | 160 | 130 |
| 125 | 245 | 210 | 245 | 210 | 160 | 140 |
| 150 | 280 | 240 | 280 | 240 | 185 | 165 |
| 200 | 335 | 295 | 335 | 295 | ||
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
|
