一、保温放料阀 产品概述
|
上海川沪根据图纸和现场工艺设计出的上展式、下展式保温放料阀，适用于储罐、反应釜底放料之用，对于容易结晶的介质，在保温夹套内导入蒸汽或者导热油，即可防止介质结晶。阀体材质主要有碳钢、304不锈钢、316不锈钢等，驱动方式有手动、电动、气动。根据密封性能要求，可以在常规金属硬密封的基础上，特殊定制软密封。 |
二、保温放料阀 产品型号和图片
 |
保温放料阀 |
三、保温放料阀 主要参数
| 压力 | 工作温度 | 适用介质 | ||||
| 公称压力 | 1.6 | 上密封试验 | 1.76 | ≤175℃ | 水、颗粒、油品等 | |
| 壳体试验 | 2.4 | 高压密封试验 | 2.4 | |||

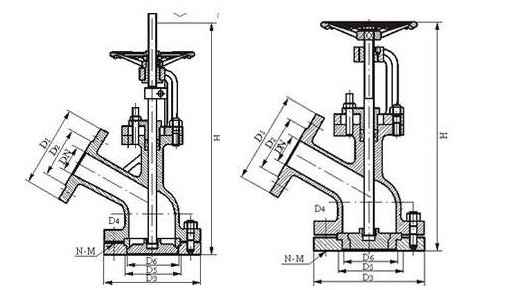

四、保温放料阀 外形尺寸图
 |
保温放料阀外形尺寸图 |
五、保温放料阀 外形连接尺寸
| 口径 | 上展式 | 下展式 | ||||||
| D | D3 | H | D0 | D | D3 | H | D0 | |
| 25 | 115 | 115 | 270 | 160 | 115 | 135 | 225 | 160 |
| 32 | 135 | 135 | 285 | 160 | 135 | 145 | 300 | 160 |
| 40 | 145 | 145 | 355 | 180 | 145 | 160 | 340 | 180 |
| 50 | 160 | 160 | 370 | 180 | 160 | 180 | 345 | 180 |
| 65 | 180 | 180 | 465 | 220 | 180 | 195 | 425 | 220 |
| 80 | 195 | 195 | 480 | 250 | 195 | 215 | 445 | 250 |
| 100 | 215 | 215 | 590 | 280 | 215 | 260 | 535 | 280 |
| 125 | 245 | 245 | 730 | 300 | 245 | 280 | 585 | 300 |
| 150 | 280 | 280 | 775 | 320 | 280 | 330 | 665 | 320 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
|
