一、焊接式锻钢止回阀 产品概述
|
上海川沪专业生产的H61Y锻钢焊接止回阀，采用对焊连接，适用于高压场合，用来防止介质倒流，造成水锤，损坏管道和泵体。连接方式采用对焊连接，压力从150-2500Lb，材质有A105、SUS304、SUS316等等。 |
二、焊接式锻钢止回阀 产品型号和图片
 |

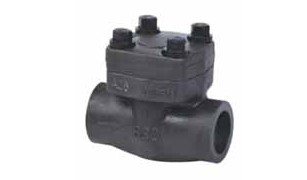

焊接式锻钢止回阀 |
三、焊接式锻钢止回阀 主要参数
| 序号 | 零件名称 | CStoASTM | AStoASTM | SStoASTM | |
| A105 | F22 | F304（L） | F316（L） | ||
| 1 | 阀体 | A105 | A182F22 | A182F304（L） | A182F316（L） |
| 2 | 阀瓣 | A276420 | A276304 | A276304（L） | A276316（L） |
| 3 | 密封螺母 | 316夹柔性石墨 | 316夹PTFE | ||
| 4 | 密封圈 | A105 | A182F22 | A182F304（L） | A193 B8（M） |
| 5 | 固定螺母 | SS | |||
| 6 | 提升螺栓 | A193B7 | A193B16 | A193B8（M） | A193B8（M） |
| 适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 适用温度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ | ||
四、焊接式锻钢止回阀 外形尺寸图
 |
焊接式锻钢止回阀外形尺寸图 |
五、焊接式锻钢止回阀 外形连接尺寸
| NPS | 缩径 | 3/8” | 1/2” | 3/4” | 1” | 11/4” | 11/2” | 2” | |
| 全径 | 3/8” | 1/2” | 3/4” | 1” | 11/4” | 11/2” | 2” | ||
| L | 79 | 79 | 92 | 111 | 120 | 152 | 172 | 200 | |
| W | 61 | 61 | 65 | 79 | 95 | 103 | 118 | 132 | |
| 重量 | 螺栓式 | 1.4 | 1.2 | 1.5 | 3.1 | 3.9 | 5.6 | 8.9 | 12.5 |
| 焊接式 | 1.1 | 1.0 | 1.2 | 2.9 | 3.3 | 4.9 | 8.1 | 10.9 | |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
|
