一、锻钢内螺纹Y型过滤器 产品概述
|
上海川沪专业生产的GL11Y高压锻钢内螺纹过滤器，适用于高压管路的介质过滤，阀体材质有A105、SUS304、SUS316等，滤网304不锈钢或者316不锈钢，使用压力从150--2500Lb。
|
二、锻钢内螺纹Y型过滤器 产品型号和图片
三、锻钢内螺纹Y型过滤器 主要参数
| 序号 |
零件名称 |
A105/F6a |
A105/F6工HFS |
LF2/304 |
F11/F6aHF |
F304(L)/304(L) |
F316(L)/316(L) |
F51/51 |
| 1 |
阀体 |
A105 |
A105 |
LF2 |
F11 |
F304(L) |
F316(L) |
F51 |
| 2 |
过滤网 |
304 |
304 |
304 |
304 |
304(L) |
316(L) |
316(L) |
| 3 |
铭牌 |
AL |
AL |
AL |
AL |
AL |
AL |
AL |
| 4 |
铆钉 |
H62 |
H62 |
H62 |
H62 |
H62 |
H62 |
H62 |
| 5 |
垫片 |
304+柔性石墨 |
304+柔性石墨 |
304+柔性石墨 |
304+柔性石墨 |
304+柔性石墨 |
304+柔性石墨 |
304+柔性石墨 |
| 6 |
阀盖 |
A105 |
A105 |
LF2 |
F11 |
F304(L) |
F316(L) |
F51 |
| 7 |
螺栓 |
B7 |
B7 |
L7 |
B16 |
B8(M) |
B8(M) |
B8M |

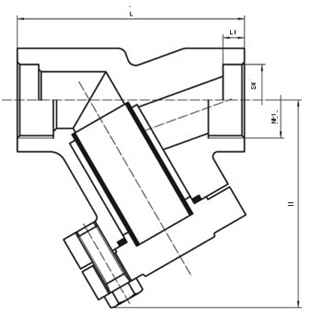

四、锻钢内螺纹Y型过滤器 外形尺寸图
五、锻钢内螺纹Y型过滤器 外形连接尺寸
CL800锻钢过滤器主要尺寸:
| 规格(NPS) |
R.P |
. |
1/2 |
3/4 |
1 |
1-1/4 |
1-1/2 |
2 |
2-1/2 |
3 |
| F.P |
1/4 |
3/8 |
1/2 |
3/4 |
1 |
1-1/4 |
1-1/2 |
2 |
2-1/2 |
| 结构长度(mm) |
L |
98 |
98 |
111 |
120 |
140 |
140 |
170 |
200 |
. |
| 中心高度(开) |
H |
70 |
70 |
70 |
100 |
110 |
120 |
120 |
150 |
. |
| 流道孔径(mm) |
d |
7 |
9 |
13 |
17.5 |
30 |
30 |
35 |
46 |
. |
| 重量(Kg) |
2.2 |
2.2 |
2.1 |
4.2 |
8.9 |
8.9 |
10 |
18.6 |
. |
注：1、螺栓阀盖，缩径和全径。2、末端连接为螺纹或承插或对焊，设计按BS5352。 |
CL900~1500锻钢过滤器主要尺寸:
| 规格(NPS) |
F.P |
3/8 |
1/2 |
3/4 |
1 |
1-1/4 |
1-1/2 |
2 |
| 结构长度(mm) |
L |
98 |
111 |
120 |
140 |
140 |
170 |
200 |
| 中心高度(开) |
H |
70 |
70 |
100 |
110 |
120 |
120 |
150 |
| 流道孔径(mm) |
d |
9 |
12 |
15 |
20 |
28 |
32 |
40 |
| 重量(Kg) |
2.1 |
4.2 |
9 |
8.9 |
10 |
18.6 |
20 |
|
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
