DKZ直行程电动执行机构
川沪首页 >> 电动执行机构 >> DKZ直行程电动执行机构
一、DKZ直行程电动执行机构 产品概述
DKZ型直行程电动执行机构可以与DDZ-Ⅲ型仪表配套使用,也可以与组装仪表及TA仪表配用。它以220V电源为动力，接受统一的标准信号4-20mA.DC,将此转变成与输入信号相对应的出轴直线位移，自动地操纵调节阀或其它终端机构等完成自动调节任务，或者配用电动操作器实行手动遥控。广泛地用于发电厂、钢铁、石油、化工、轻工等工业部门的调节系统中。 该仪表具有连续调节、手动遥控、就地手操三种控制方式。使用DKZ型直行程电动执行机构的自动调节系统需配用ZPE-3101型伺服放大器、DFD-1000型电动操作器后才可实现自动调节系统手动自动无扰动切换。 |
 |
DKZ直行程电动执行机构 |
二、DKZ直行程电动执行机构 型号规格
| 型号 | 额定负载(N) | 额定行程(MM) | 全行程时间(S) | 额定电流(A) | 质量(KG) |
|---|---|---|---|---|---|
| DKZ-310(H) | 4000 | 10 | 8 | 0.65 | 50 |
| 16 | 125 | ||||
| 25 | 20 | ||||
| 30 | 24 | ||||
| DKZ-410(H) | 6400 | 18 | 16 | 0.65 | 50 |
| 30 | 24 | ||||
| 40 | 32 | ||||
| 60 | 50 | ||||
| DKZ-510(H) | 16000 | 30 | 16 | 1.5 | 95 |
| 50 | 30 | ||||
| 60 | 40 | ||||
| 100 | 60 | ||||
| DKZ-610(H) | 25000 | 30 | 16 | 2.5 | 110 |
| 50 | 30 | ||||
| 60 | 40 | ||||
| 100 | 60 |

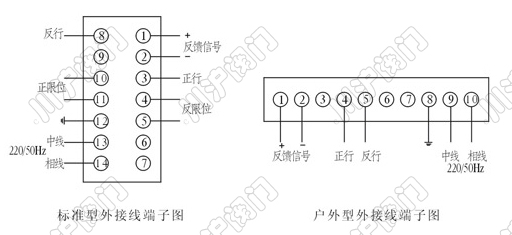

三、DKZ直行程电动执行机构 接线图
 |
DKZ接线图 |
四、DKZ直行程电动执行机构 技术参数
| 反馈信号 | 4-20mA D.C或0-10mA D.C |
|---|---|
| 输入电阻 | Ⅲ250Ω Ⅱ200Ω |
| 输入通道 | 3个 |
| 电源电压 | 220V +10%/-15% 50HZ±1% |
| 使用环境温度 | -25～＋70℃ |
| 使用环境湿度 | ≤95℃ |

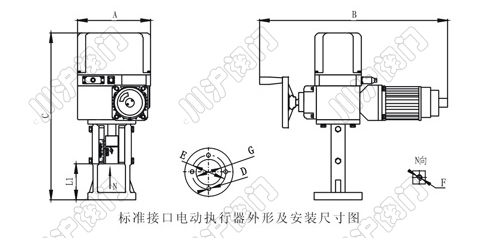

五、DKZ直行程电动执行机构 DKZ结构图
 |
DKZ结构图 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
|
