一、电动弹性座封闸阀 产品概述
电动弹性座封闸阀是采用优质的球墨铸铁或碳钢铸造而成,具有强度高、重量轻,几何尺寸精确的特点,电动弹性座封闸阀的闸板具有互换的功能,加装螺旋伞齿轮省力机构,一人可非常轻松自如地开关,也可根据用户的要求加装开闭指示柱。密封、防锈功能极佳,安全可靠,使用寿命长。可立式卧式安装,电动弹性闸阀广泛用于给排水系统、污水处理系统、市政建设及矿山、治金、电厂等行业。
1、 整体包胶:阀门采用整体包胶,其良好的覆着性能与精确的几何尺寸,保证密封可靠,寿命长。
2、 重量轻:阀体采用球铁制成,重量轻,安装方便。
3、 平底阀座:底部采用与水管相同的平底式阀座设计,不产生杂物淤积,密封更可靠。
4、 耐腐蚀:内腔采用无毒环氧树脂涂装,防止腐蚀和生锈,不但可供生饮,而且可用于污水系统。
5、 三“O”密封:阀杆采用三道O型环密封,磨擦阻力小,开关轻巧,不漏水。 |
|
PZ941H电动排渣闸阀 |
二、电动弹性座封闸阀 主要技术参数
公称通径 |
50~1200mm |
公称压力 |
1.0~2.5MPa |
法兰标准 |
GB/T 17241.6、GB9113 |
工作温度 |
0~80℃ |
试验标准 |
GB13927 AP1598 |
适用介质 |
水、油、气等 |
三、电动弹性座封闸阀 主要零件材料
名称 |
材料 |
阀体 |
灰铸铁、球墨铸铁、铸钢 |
闸板 |
球墨铸铁外覆三元乙丙或丁腈橡胶 |
内六角螺栓 |
碳化处理 |
密封圈 |
丁腈橡胶 |
阀盖 |
灰铸铁、球墨铸铁、铸钢 |
阀杆 |
不锈钢 |
"O"形密封圈 |
丁腈橡胶 |
止推轴承 |
锡青铜 |
螺栓 |
不锈钢 |
压盖 |
球墨铸铁、铸钢 |
防尘罩 |
丁腈橡胶 |
手轮(传动帽) |
可锻铸铁 |

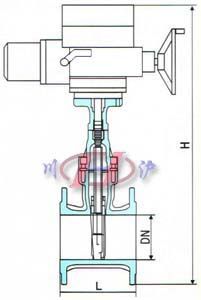

四、电动弹性座封闸阀 主要外形图
五、电动弹性座封闸阀 主要外形尺寸
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
H(全开) |
732 |
773 |
820 |
870 |
915 |
1003 |
1110 |
1263 |
1630 |
1550 |
1610 |
1900 |
1938 |
2120 |
注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取新数据。
