PZ941H电动排渣闸阀

川沪首页 >> 电动闸阀 >> 电动排渣闸阀

一、电动排渣闸阀产品概述

本公司生产的电动排渣闸阀适用于公称压力PN1.6～6.4Mpa，工作温度0～100℃的火力电站水利系统及水利工程的灰浆排放系统管路上，切断或接通管路中的介质，电动排渣闸阀适用介质为：灰水混合物，渣水混合物（渣水比1:6,大料度<50MM）。电动排渣闸阀主要特点如下：
1、采用中法兰螺栓连接，支管两端为法兰连接或对焊连接。
2、启闭件采用半密封副强制密封，性能优良。
3、密封副材料为耐磨陶瓷或耐磨合金，耐磨性强，耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封可靠。
4、阀体出口流道结型合理，不存渣，启闭灵活，不卡阻。
5、阀杆经调质和表面氮化处理，有良好的搞腐蚀性，抗擦伤性和耐磨性。
6、中大口径设置滚动轴承，启闭轻松。

PZ941H电动排渣闸阀

二、电动排渣闸阀主要性能规范

公称压力(MPa)	密封试验	壳体试验	工作温度（℃）	适用介质
1.0MPa	1.1MPa	1.5MPa	-25℃～550℃	灰水混合物，渣水混合物
1.6MPa	1.75MPa	2.4MPa
2.5MPa	2.75MPa	3.75MPa
4.0MPa	4.4MPa	6.0MPa

三、电动排渣闸阀主要零件材料

阀体、阀盖	铸钢、不锈钢
支架	铸钢
闸板	耐磨合金
阀杆	2Cr13
阀座	耐磨合金
密封圈	增强柔性石墨
填料	增强柔性石墨
阀杆螺母	ZCuA110Fe3

四、电动排渣闸阀设计标准

设计制造	GB12234 GB3595
结构长度	GB12221
压力温度等级	GB9131 JB/T74 HG20604
连接法兰	JG/T79 GB9113 HG20593-20635
试验与检验	GB13927 JB/T9092

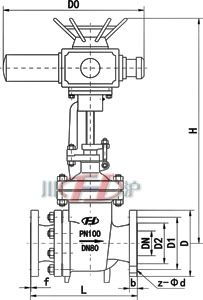

五、电动排渣闸阀主要外形图

PZ941H电动排渣闸阀

六、电动排渣闸阀主要外形尺寸

公称压力PN	公称通径DN	主要外形尺寸和连接尺寸
公称压力PN	公称通径DN	L	D	D1	D2	D6	b	f	Z-d	H	D0
1.6MPa	50	250	160	125	100	-	16	3	4-18	335	250
	80	280	195	160	135	-	20	3	8-18	510	280
	100	300	215	180	155	-	20	3	8-18	685	300
	150	350	280	240	210	-	24	3	8-23	790	300
	200	400	335	295	265	-	26	3	12-23	885	350
	250	450	405	355	320	-	30	3	12-25	1015	400
	300	500	460	410	375	-	30	3	12-25	1190	450
	350	550	520	470	435	-	34	4	16-25	1350	500
	400	600	580	525	485	-	36	4	16-25	1460	500
	450	650	640	585	545	-	40	4	20-30	1620	550
	500	700	705	650	608	-	44	4	20-34	1800	550
2.5MPa	50	250	160	125	100	-	20	3	4-18	335	250
	80	280	195	160	135	-	22	3	8-18	510	280
	100	300	230	190	160	-	24	3	8-23	685	300
	150	350	300	250	218	-	30	3	8-25	790	300
	200	400	360	310	278	-	34	3	12-25	885	350
	250	450	425	370	332	-	36	3	12-30	1015	400
	300	500	485	430	390	-	40	4	16-30	1190	450
	350	550	550	490	448	-	44	4	16-34	1350	500
	400	600	610	550	505	-	48	4	16-34	1460	500
	450	650	660	600	555	-	50	4	20-34	1620	550
	500	700	730	660	610	-	52	4	20-41	1800	550
4.0MPa	50	250	160	125	100	88	20	3	4-18	340	250
	80	310	195	160	135	121	22	3	8-18	508	300
	100	350	230	190	160	150	24	3	8-23	680	300
	150	450	300	250	218	204	30	3	8-25	800	400
	200	550	375	320	282	260	38	3	12-30	875	500
	250	650	445	385	345	313	42	3	12-34	1010	500
	300	750	510	450	408	364	46	4	16-34	1180	550
	350	850	570	510	465	422	52	4	16-34	1145	600
	400	950	655	585	535	474	58	4	16-41	1280	600
	450	1050	680	610	560	524	60	4	20-41	1415	700
	500	1150	755	670	612	576	62	4	20-48	1560	750

注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
