一、电动暗杆式刀型闸阀 产品概述
DMZ973X电动暗杆式刀型闸阀驱动部分采用多回转电动装置，用以驱动和控制阀门的开启和关闭，操作人员可以在控制室内远距离对阀门进行控制，也可以现场手动操作，也可以与计算机配合实现计算机自动控制。DMZ973X电动暗杆式刀型闸阀广泛应用于排水、供热、电站、化工、食品、造纸、制药、煤矿、采矿等工程，满足了现代工、农业的自动化要求。
DMZ973X电动暗杆式刀型闸阀特点如下：
1、启闭迅速，平稳可靠，自动化程度高。
2、安装高度及位置不受限制。
3、采用防爆型电动装置，在易燃易爆，甚至有毒气体环境中可以正常工作。
4、配有手动，万一供电间断，可以手动操作开启或关闭阀门，有效控制介质，防止事故发生。 |
|
DMZ973X电动暗杆式刀型闸阀 |
二、电动暗杆式刀型闸阀 执行器技术参数
| 电源 |
AC380V、50HZ |
| 标准型 |
标准型产品具有防尘、防雨水的外壳保护能力、防护等级IP65,可直接用于户外 |
| 防水型 |
防水型产品具有防尘、防浸水(IP67)的外壳防护等级 |
| 防爆型(EX) |
防爆等级为DII BT4/DII CT4(不含乙炔) |
| 环境温度 |
-20℃～40℃ |
| 可选 |
配电气控制器 |
三、电动暗杆式刀型闸阀 主要零件材料
| 阀体、阀盖 |
不锈钢、碳钢 |
| 闸板 |
碳钢、不锈钢 |
| 阀杆 |
不锈钢 |
| 密封面 |
橡胶、四氟、不锈钢、硬质合金 |
四、电动暗杆式刀型闸阀 主要性能规范
| 公称压力PN(MPa) |
壳体试验(MPa) |
密封试验(MPa) |
适用介质 |
| 1.0 |
1.5 |
1.1 |
烟气、灰、渣水混合物、空气混合物 |
| 1.6 |
2.4 |
1.8 |

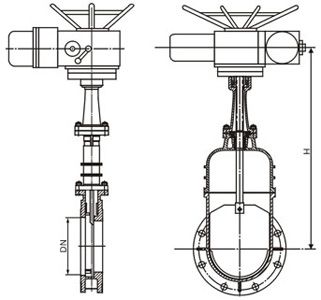

五、电动暗杆式刀型闸阀 主要外形图
六、电动暗杆式刀型闸阀 主要外形尺寸
| 公称通径 DN |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
| 高度 H |
910 |
1080 |
1240 |
1300 |
1470 |
1670 |
1760 |
2020 |
2200 |
2530 |
2760 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
