一、电动衬氟球阀 产品概述
川沪公司生产的Q941F46电动衬氟球阀是由电动执行机构和O型衬氟球阀组成。阀体内腔及球芯均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蚀性和密封性。电动衬氟球阀主要用于对销售过程中酸碱等强腐蚀介质的调节或切断。电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC/380V电源即可控制运转。
电动衬氟球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。
电动衬氟球阀广泛适用于各种不同类型工业管道中液体和气体(包括蒸气)的输送。
电动衬氟球阀特别是具有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。 |
|
Q941F46电动衬氟球阀 |
二、电动衬氟球阀 主要技术参数
| 公称通径(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 公称压力(MPa) |
PN1.0、1.6MPa |
| 泄漏量 |
软密封：零泄漏 |
| 阀体形式 |
两段式阀体(浮动球体) |
两段式阀体(固定球体) |
| 阀芯形式 |
“O”型球形阀芯 |
| 密封填料 |
聚四氟乙烯(PTFE) |
| 连接形式 |
法兰 |
| 可调范围 |
DN15-65 |
DN80-300 |
| 250:1 |
350:1 |
| 基本误差 |
±1% |
| 死区 |
≤1% |
| 回差 |
≤1% |
| 适用温度 |
密封面 |
| PTFE≤180℃ |
| 配置执行机构 |
可配PSQ、HQ、361RS、HR等系列角行程电动执行机构 |
| 控制方式 |
开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) |
三、电动衬氟球阀 执行器技术参数
| 电源电压 |
AC220/380V，50/60Hz |
| 输出力矩 |
50N·M～2000N·M |
| 动作范围 |
0～90° 0～360° |
| 动作时间 |
15秒/30秒/60秒 |
| 保护装置 |
过热保护 |
| 环境温度 |
-30°～60° |
| 手动操作 |
同附带手柄操作 |
| 限位 |
电气、机械二重限位 |
| 防护等级 |
相当于IP-65 |
| 防爆等级 |
ExdII BT4；特殊要求可定制ExdII BT6 |
| 位置测量 |
可选装开关或电位计 |
| 驱动电机 |
8W/E |
| 进线接口 |
PE1/2〞进线线锁 |
| 控制方式 |
开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) |
四、电动衬氟球阀 主要零件材料
| 零件名称 |
材料 |
| 阀体、阀盖 |
WCB+F46 |
304(CF8)+F46 |
316(CF8M)+F46 |
316L(CF3M)+F46 |
| 球体 |
2Cr13+氮化处理+46 |
304+46 |
316+46 |
316L+46 |
| 阀杆 |
2Cr13+46 |
304+46 |
316+46 |
316L+46 |
| 阀座密封圈 |
PTFE、碳素纤维＋PTFE |
| 密封填料 |
V型聚四氟乙烯填料 |
五、电动衬氟球阀 主要外形尺寸图
|
|

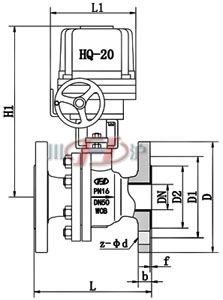

Q941F46电动衬氟球阀 配HQ执行器 |

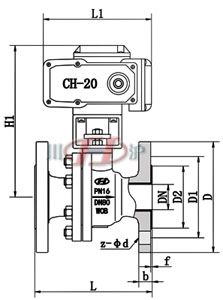

Q941F46电动衬氟球阀 配CHR执行器 |
六、电动衬氟球阀 主要连接尺寸表
| 公称通径 |
标准值 |
参考值 |
| DN(mm) |
NPS(inch) |
L |
D |
D1 |
D2 |
f |
b |
Z-Φd |
L1 |
H |
| PN1.6(MPa) |
| 15 |
1/2 |
140/130 |
95 |
65 |
45 |
2 |
14 |
4-Φ14 |
231 |
350 |
| 20 |
3/4 |
140/130 |
105 |
75 |
55 |
2 |
16 |
4-Φ14 |
231 |
370 |
| 25 |
1 |
150/1340 |
115 |
85 |
65 |
2 |
16 |
4-Φ14 |
231 |
375 |
| 32 |
11/4 |
165 |
135 |
100 |
78 |
2 |
18 |
4-Φ18 |
231 |
385 |
| 40 |
11/2 |
180/165 |
145 |
110 |
85 |
3 |
18 |
4-Φ18 |
231 |
390 |
| 50 |
2 |
200/203 |
160 |
125 |
100 |
3 |
20 |
4-Φ18 |
231 |
435 |
| 65 |
21/2 |
220/222 |
180 |
145 |
120 |
3 |
20 |
4-Φ18 |
261 |
460 |
| 80 |
3 |
250/241 |
195 |
160 |
135 |
3 |
22 |
4-Φ18 |
261 |
465 |
| 100 |
4 |
280/305 |
215 |
180 |
155 |
3 |
24 |
8-Φ18 |
285 |
612 |
| 125 |
5 |
320/356 |
245 |
210 |
185 |
3 |
26 |
8-Φ18 |
285 |
625 |
| 150 |
6 |
360/394 |
280 |
240 |
210 |
3 |
28 |
8-Φ23 |
325 |
700 |
| 200 |
8 |
457 |
335 |
295 |
265 |
3 |
30 |
8-Φ23 |
325 |
740 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
