一、电动高温球阀 产品概述
川沪公司生产的电动高温球阀是由CHR或(HQ型)电动执行器及高温球阀组成，阀体采用新型密封材料为阀座,比同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。电动高温球阀具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点，执行器采用一体化设计，输入220V电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号(4～20mADC或1～5VDC)及单相电源即可控制运转。
该电动高温球阀广泛用于石油、化工、橡胶、造纸、制药等行业，适用介质：水、蒸汽、导热油及酸类，电动高温球阀使用温度：≤450℃。
|
|
GQ941电动高温球阀 |
二、电动高温球阀 主要技术参数
1、阀体
| 阀体形式 |
直通铸造球阀 |
| 公称通径 |
DN15～300mm |
| 公称压力 |
PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K |
| 法兰标准 |
GB/T9113、 JB/T79、HG20594及其他标准 |
| 连接形式 |
法兰式、螺纹式 |
| 阀盖形式 |
一体式 |
| 压盖型式 |
压盖压紧式 |
| 密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
| 阀体材料 |
铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)、铬钼钢、 |
2、阀内件
| 阀芯形式 |
"O"型球型阀芯 |
| 流量特性 |
近似快开特性 |
| 阀芯材料 |
不锈钢(CF8、CF8M、CF3、CF3M)+氮化处理 |
3、执行器
| 执行器型号 |
CHR、HQ、381、DZW系列角行程执行机构 |
| 主要技术参数 |
电源：AC200/220V，50/60Hz、输出力矩：50N·M～2000N·M、动作范围：0～90°，0～360° |
| 动作时间：15秒/30秒/60秒、保护装置：过热保护、手动操作：同附带手柄操作、限位：电气、机械二重限位 |
| 防护等级：相当于IP-65、隔爆标志：ExdⅡBT4、驱动电机：8W/E、进线接口：PE1/2〞进线线锁 |
三、电动高温球阀 主要性能规范
| 公称通径 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 额定流量系数KV |
21 |
38 |
72 |
112 |
170 |
273 |
384 |
512 |
940 |
1452 |
2222 |
3589 |
5128 |
7359 |
| 允许压差(MPa) |
≤ 公称压力 |
| 动作范围 |
0～90°、0～360° |
| 泄露量Q |
按GB/T4213-92，小于额定KV0.01% |
| 基本误差 |
±1% |
| 回差 |
±1% |
| 死区 |
≤1%(可调) |
| 可调范围 |
250：1 |
350：1 |
四、电动高温球阀主要零件材料
| 零件名称 |
零件材料 |
| 左阀体 |
WCB、CF8、CF8M、CF3M |
| 右阀体 |
WCB、CF8、CF8M、CF3M |
| 阀座 |
PEFE、PPL、304、316 |
| 球体 |
2Cr13、304、316 |
| 阀杆 |
2Cr13、304、316 |
| 密封填料 |
PTFE/柔性石墨 |
| 填料压盖 |
WCB、CF8、CF8M、CF3M |
| 联轴器 |
Q235A |
| 支架 |
A3、25、35 |
| 执行器 |
配置执行器不同，材质也不相同 |
五、电动高温球阀 外形尺寸图
|
|
|

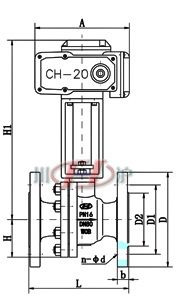

GQ941H电动高温球阀 配CHQ |

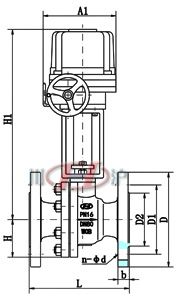

GQ941H电动高温球阀 配HQ |

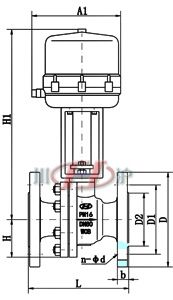

GQ941H电动高温球阀 配PSQ |
六、电动高温球阀 外形连接尺寸
| 公称通径 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
630 |
750 |
| H |
44.5 |
49 |
55 |
65 |
65 |
75 |
90 |
95 |
115 |
127 |
140 |
172.5 |
310 |
350 |
| H1 |
根据所配执行机构而定 |
| D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
| D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
| D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
319 |
370 |
| n-φd |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
| A、A1 |
根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
