电动四通球阀

一、电动四通球阀 产品概述

Q946F电动四通球阀是采用角行程电动执行器及四通球阀组成,在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中;在化工产品、医药和食品经营中;在水电、火电和核电的电力经营系统中;在城市和工业企业的给排水、供热、和供气系统中;在农田的排灌系统中;在治金经营系统中;电动四通球阀得以广泛的应用,是一种与经营建设、国防建设和人民生活息息相关的重要机械产品。电动四通球阀密闭在各类管路系统种用于介质换向操作,使介质按照预定的程序输送到各个指定点。按照分类,电动四通球阀分为十字型和双L型两种结构形式。

特点:
1、流体阻力小:球体和阀体的连接管道截面相等,且球体通道采用圆弧连接,介质通过球体时,流体阻力小。
2、密封性能: 阀座采用具有一定弹性变形和高强度的PTFE材料,达到良好密封性能保证了阀门的稳定性。
3、使用寿命长:阀门的阀芯和光颈材料采用奥氏不锈钢,阀座材料选用PTFE,能达到良好的抗腐蚀性作用,延长了阀门使用寿命。

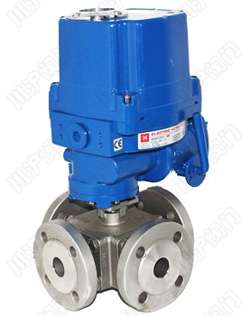

BQ941电动保温球阀
电动四通球阀

二、电动四通球阀 主要性能规范

公称压力(MPa) 常温最大工作压力(MPa) 壳体试验压力(MPa) 气密封试验压力(MPa) 高压密封试验压力(MPa)
PN1.6 1.6 2.4 0.6 1.76
PN2.5 2.5 3.8 0.6 2.75
PN4.0 4.0 6.0 0.6 4.4
l50LB 2.0 3.0 0.6 2.2

三、电动四通球阀 主要技术参数

阀体形式 四通铸造阀体
公称通径 DN50~600mm
公称压力 PN1.6、2.5、4.0 MPa;ANSI 150、300LB ;JIS 10、20、30K
法兰标准 JB/T79.2-1994、 ASME/ANSI B165
连接形式 法兰式
压盖型式 压盖压紧式
密封填料 V型聚四氟乙烯填料、柔性石墨填料等
设计和制造 GB/T12237-1989; APl608
检验和试验 GB/T13927-1992; APl 598

注:以上参数均为PN1.6MPa不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
