J941H电动法兰截止阀

一、电动法兰截止阀 产品概述

本公司生产的J941H电动法兰截止阀和电动闸阀是同属一个类型的阀门,是由电动执行机构和截止阀两部分组成,电动截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。电动法兰截止阀只适用于全开和全关,不允许作调节和节流。
1、电动法兰截止阀结构紧凑、设计合理,阀门刚性好,通道流畅,流阻系数小。
2、电动法兰截止阀密封面采用不锈钢和硬质合金,使用寿命长。
3、电动法兰截止阀采用柔性石墨填料、密封可靠、操作轻便灵活。
4、结构型式:弹性楔式单闸板、刚性楔式单闸板和双闸板型式。
5、广泛适用于石油化工,火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。

J941H电动法兰截止阀
Z941H电动法兰闸阀

二、电动法兰截止阀 设计标准

设计规范 GB/T 12234
结构长度 GB/T 12221
连接法兰 JB/T 79
试验与检验 JB/T 9092
压力-温度 GB/T 9131
产品标识 GB/T 12220

三、电动法兰截止阀 性能规范

型号 公称压力
(MPa)
实验压力 工作温度(℃) 适用介质
强度水(MPa) 密封(水)空气(MPa) 低压密封空气(MPa)
Z41H-16C
Z41W-16P(R)
1.6 2.4 1.8 0.6 ≤425 硝酸类
Z41W-25P(R) 2.5 3.8 2.8 0.6 ≤200 醋酸类
Z41W-40P(R) 4.0 6.0 4.4 0.6 ≤200 硝酸类
Z41W-64P(R) 6.4 9.6 7.0 0.6 ≤200 醋酸类

四、电动法兰截止阀 主要零件材料

1 阀体 WCB、ZGlCrl8Ni9T、ZGlCrl8Ni2Mo2Ti、ZG00Crl7Nil4M02、ZGlCr5MO
2 阀瓣 WCB+D507MO、0Crl8Ni9Ti+Stellite12、CF8M+Stellite12、CF3M+Stellite12
3 螺纹压套 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
4 阀杆 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
5 阀盖 WCB、ZGlCrl8Ni9T、ZGlCrl8Ni2Mo2Ti、ZG00Crl7Nil4M02、ZGlCr5MO
6 填料 柔性石墨、PTFE
7 压盖 WCB、ZGlCrl8Ni9T、ZGlCrl8Ni2Mo2Ti、ZG00Crl7Nil4M02、ZGlCr5MO
8 滑块 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
9 电动执行器 壳体(HT200、WCB)

五、电动法兰截止阀 主要外形图

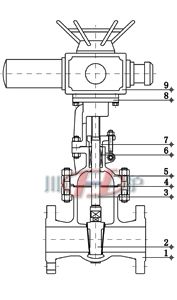

电动法兰截止阀 (内部结构图)

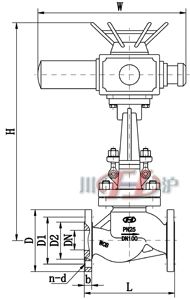

电动法兰截止阀 (连接尺寸)
电动法兰截止阀 (内部结构图)
电动法兰截止阀 (连接尺寸)

六、电动法兰截止阀 主要外形尺寸

公称通径
DN(mm)
标准值 参考值
L D D1 D2 b n-d H W 重量
50 230 160 125 100 16 4-φ18 645 590 48
65 290 180 145 120 18 4-φ18 690 590 60
80 310 195 160 135 20 8-φ18 715 590 65
100 350 215 180 155 20 8-φ18 770 590 71
125 400 254 210 185 22 8-φ18 780 590 119
150 480 280 240 210 24 8-φ23 810 590 210
200 600 335 295 265 26 12-φ23 967 810 320
250 622 405 355 320 30 12-φ25 1143 810 550
300 698 460 410 375 30 12-φ25 1292 830 785

注:以上参数均以国标PN1.6MPa为准,其他压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取新数据。
