一、电动水封截止阀 产品概述
川沪公司生产的电动水封截止阀适用于公称压力PN2.5～4.0MPa，工作温度0~450℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的系统管道上，切断或接通管路中的介质，电动水封截止阀适用介质为：水、油品、蒸汽和非腐蚀性气体。
|
 |
DSJ941H电动水封截止阀 |
二、电动水封截止阀 技术参数
| 阀体型式 | 高压锻造阀 |
|---|---|
| 阀芯型式 | 柱塞式(锥面) |
| 公称通径 | DN50 ～ DN200 |
| 公称通径 | PN1.6～10.0MPa |
| 连接形式 | 法兰、焊接式 (对焊、承插焊) |
三、电动水封截止阀 零件材料
| 1 | 阀体 | WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV |
|---|---|---|
| 2 | 阀芯 | 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 3 | 阀杆 | 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 4 | 阀盖 | WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV |
| 5 | 注水嘴 | 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 6 | 填料 | 柔性石墨、PTFE |
| 7 | 填料压盖 | 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 8 | 电动执行器 | 壳体(HT200、WCB) |
四、电动水封截止阀 性能规范
| 试验压力(MPa) | 公称压力(MPa) | 压力级(class) | JIS(K) | |||||
|---|---|---|---|---|---|---|---|---|
| 1.6 | 2.5 | 4.0 | 6.4 | 150 | 300 | 10K | 20K | |
| 强度试验 | 2.4 | 30.75 | 6.0 | 9.6 | 3.0 | 7.5 | 3.0 | 7.5 |
| 密封试验 | 1.76 | 2.75 | 4.4 | 7.04 | 2.2 | 5.5 | 2.2 | 5.5 |
| 工作温度 | ≤450℃ | |||||||
| 适用介质 | 水、蒸汽、油品及非腐蚀性介质 | |||||||
五、电动水封截止阀 主要外形图
 |
 |

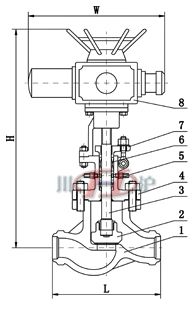

电动水封截止阀 (内部结构图) |

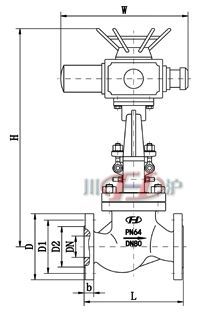

电动水封截止阀 (连接尺寸) |
六、电动水封截止阀 主要外形尺寸
| DN | L | D | D1 | D2 | b | H | W | W1 |
|---|---|---|---|---|---|---|---|---|
| 50 | 230 | 160 | 125 | 100 | 20 | 根据所配置电动执行器而定！ | ||
| 65 | 290 | 180 | 145 | 120 | 22 | |||
| 80 | 310 | 195 | 160 | 135 | 22 | |||
| 100 | 350 | 230 | 190 | 160 | 24 | |||
| 125 | 400 | 270 | 220 | 188 | 28 | |||
| 150 | 480 | 300 | 250 | 218 | 30 | |||
| 200 | 600 | 360 | 310 | 278 | 34 | |||
|
|
