一、电动塑料蝶阀 产品概述
本公司生产的电动塑料蝶阀(亦称UPVC电动蝶阀)采用一体式电动执行器于塑料蝶阀组成。输入220V电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号(4～20mADC或1～5VDC)及单相电源即可控制运转。电动塑料蝶阀(UPVC电动蝶阀)重量轻、耐腐蚀性强，被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的认可。 电动塑料蝶阀(UPVC电动蝶阀)其主要特点如下：
1、外型结构紧凑美观。
2、本体重量轻容易安装。
3、耐腐蚀性强，应用范围广。
4、耐磨损、容易拆卸，维护简单易行。 |
|
SD971S电动塑料蝶阀 |
二、电动塑料蝶阀 主要技术参数
| 阀体形式 |
直通式阀体 |
| 公称通径 |
DN50～300mm |
| 公称压力 |
PN1.0、1.6MPa |
| 连接形式 |
法兰式 \ 对夹式 |
| 密封材质 |
FPM、EPDM、NBR |
| 适用温度 |
0～+60℃ |
| 阀体材质 |
UPVC、CPVC、PP |
| 阀芯材质 |
UPVC、CPVC、PP、PTFE |
| 适用介质 |
PVC兼容的食品工业化学溶剂 |
三、电动塑料蝶阀 执行器参数及特点
| 电源电压 |
AC220/380V，50/60Hz |
| 输出力矩 |
50N·M～2000N·M |
| 动作范围 |
0～90° 0～360° |
| 动作时间 |
15秒/30秒/60秒 |
| 保护装置 |
过热保护 |
| 环境温度 |
-30°～60° |
| 手动操作 |
同附带手柄操作 |
| 限位 |
电气、机械二重限位 |
| 防护等级 |
相当于IP-65 |
| 防爆等级 |
ExdII BT4；特殊要求可定制ExdII BT6 |
| 位置测量 |
可选装开关或电位计 |
| 驱动电机 |
8W/E |
| 进线接口 |
PE1/2〞进线线锁 |
执行器特点：
1.功能强劲:智能型、调节型、开关式。
2.体积小巧：体积仅相当于同类产品的35%左右。
3.使用方便：采用单相电源，接线简单；采用独创的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。
4.保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
5.智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和精确定位。
|
四、电动塑料蝶阀 主要性能规范
| 公称通径DN |
50～300(mm) |
| 公称压力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
| 试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
| 密封试验 |
0.66 |
1.1 |
1.76 |
| 气密封试验 |
0.6 |
0.6 |
0.6 |

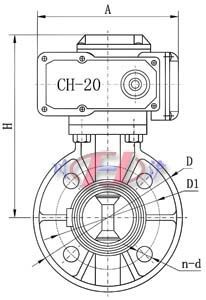

五、电动塑料蝶阀 主要外形图
六、电动塑料蝶阀 主要外形尺寸
| 通径(mm) |
英寸″ |
尺寸(mm) |
| 长度 |
D |
D1-ANSI |
D1-JIS |
D1-DIN |
H |
N-d-ANSI |
N-d-JSI |
N-d-DIN |
| 50 |
2 |
43 |
56.5 |
120.39 |
120 |
125 |
103 |
4-19 |
4-19 |
4-18 |
| 65 |
2 1/2 |
47.5 |
70 |
139.44 |
140 |
145 |
113 |
4-19 |
4-19 |
4-18 |
| 80 |
3 |
47.5 |
79 |
152.4 |
150 |
160 |
115 |
4-19 |
4-19 |
4-18 |
| 100 |
4 |
57.2 |
103 |
190.5 |
175 |
180 |
135 |
8-19 |
8-19 |
8-18 |
| 125 |
5 |
66 |
130 |
216 |
210 |
210 |
165 |
8-22 |
8-23 |
8-18 |
| 150 |
6 |
74 |
151 |
241.55 |
240 |
240 |
177 |
8-22 |
8-23 |
8-23 |
| 200 |
8 |
87.5 |
200 |
298.5 |
290 |
295 |
210 |
8-22 |
8-23 |
8-23 |
| 250 |
10 |
110 |
255 |
362 |
355 |
350 |
240 |
12-25 |
12-25 |
12-23 |
| 300 |
12 |
129 |
311 |
432 |
400 |
400 |
297 |
12-25 |
12-25 |
12-23 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
