一、电动粉体蝶阀 产品概述
上海川沪阀门有限公司生产的电动粉体蝶阀，又叫电动水泥蝶阀、电动蝴蝶阀，是专门用于粉体，颗粒物料的工业产品。阀体橡胶密封圈形成的软性密封使其非常适合各利粉体，颗粒物料的应用场合，特别是对于磨损性强的物料。在需要重力落料或气力输送的粉体，颗粒物料处理系统中，电动粉体蝶阀常常被安装在料斗，筒仓，螺旋输送机出口以及气送管路上。根据应用要求，可以单独选配驱动手柄或者电动执行器。接入220V电压即可控制阀门的开关，也可以接入控制模块，输入控制信号4-20mA或1-5V DC进行控制。 |
 |

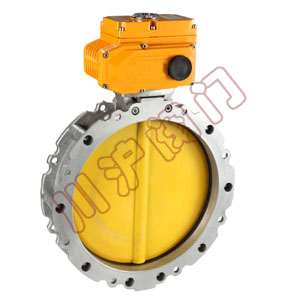

电动粉体蝶阀 |
二、电动粉体蝶阀 主要技术参数
| 型号 | BLD-F | |
|---|---|---|
| 公称通径(mm) | DN100-DN400 | |
| 压力(Mpa) | 0-0.2 | |
| 主要零件 | 阀体 | 压铸铝合金 |
| 阀板 | 碳钢内衬板，覆以耐磨高分子材料 | |
| 密封圈 | 丁晴橡胶（NBR） | |
| 适用介质 | 水泥、泥浆、粉体 | |
| 适用温度(℃) | -15～100 | |
| 气动执行器 | 型号 | CP、GT系列、AT系列、AW系列 |
| 压力(Mpa) | 0.4～0.7 | |
三、电动粉体蝶阀 执行器参数及特点
| 执行器类别 | CH系列执行器参数 | HQ系列执行器参数 |
|---|---|---|
| 电源电压 | 标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC | |
| 输出力矩 | 50N·M～2000N·M | 50N·M～3000N·M |
| 动作范围 | 0～90° 0～360° | 0～90°、0°～270°可选 |
| 控制方式 | 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) | |
| 动作时间 | 15秒/30秒/60秒 | 18S～112S |
| 保护装置 | 过热保护 | 内置过热保护、过载保护 |
| 环境温度 | -30°～60° | -20℃～+70℃ |
| 手动操作 | 同附带手柄操作 | 机械离合机构，配手轮操作 |
| 机械限位 | 电气、机械二重限位 | 2个外部调整螺栓 |
| 防护等级 | IP65 | IP65、IP67、可定制IP68 |
| 防爆等级 | 无防爆 | ExdⅡ BT4,ExdⅡ CT6 |
| 位置测量 | 可选装开关或电位计 | 电位计、比例控制单元 |
| 驱动电机 | 8W/E | 鼠笼式异步电机 |
| 进线接口 | PE1/2〞进线线锁 | 2个 PF 3/4" |
| 壳体材料 | 铝合金 | 钢，铝合金，铝青铜，聚碳酸脂 |
| 外涂层 | 干粉，环氧聚酯，具有超强防腐功能 | |
| 采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点 | ||
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
|
