一、电动通风蝶阀 产品概述
本公司经营的D941W电动通风蝶阀由角行程电动执行器和通风蝶阀组成，它与电动单元组合仪表配合使用。电动通风蝶阀亦可配置调节型电动执行器，执行机构内有伺服系弘，无须另配伺服放大器。执行机构可根据用户要求配置UNIC、PSQ、HQ、CH等型号电子式电执行机构。电动通风蝶阀具有结构简单、口径大、重量轻、操作方便等优点。电动通风蝶阀广泛应用于冶金、电站石油、化工等部门。适用介质，煤气、含尘气体、烟道气等。 其主要特点如下：
1、采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。
2、内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。
|
|
D941W电动通风蝶阀 |
二、电动通风蝶阀 主要技术参数
| 阀体形式 |
钢板焊接阀 |
| 公称通径 |
DN50～1000mm |
| 公称压力 |
PN0.25、0.6、1.0 MPa |
| 法兰标准 |
JB、ANSI、GB、HG、JIS等 |
| 连接形式 |
法兰式、对夹式 |
| 压盖型式 |
压板压紧式 |
| 密封填料 |
V型聚四氟乙烯填料、柔性石墨填料 |
| 阀板形式 |
蝶形 |
| 流量特性 |
开关型(线性)、调节型(近似等百分比) |
| 执行器型号 |
381R、CH、PSQ、NA、HQ |
| 主要技术参数 |
电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
| 电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
| 环境温度：-25～+70℃、环境湿度：≤95% |
三、电动通风蝶阀 主要性能指标
| 项目 |
指标值 |
| 基本误差% |
±2.5 |
| 回差% |
2.0 |
| 死区% |
3.0 |
| 始终点偏差% |
±2.5 |
| 额定行程偏差% |
+2.5 |
| 允许泄漏量1/h |
2×10-2×阀额定容量 |
四、电动通风蝶阀 主要零件材料
| 阀体、底座 |
HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti |
| 蝶板 |
HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti |
| 阀杆 |
2Cr13、不锈钢 |
| 填料 |
V型聚四氟乙烯填料、柔性石墨填料 |
五、电动通风蝶阀 主要外形图
|
|

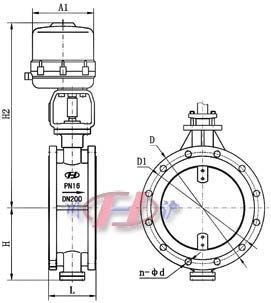

电动通风蝶阀 (配CH执行器) |

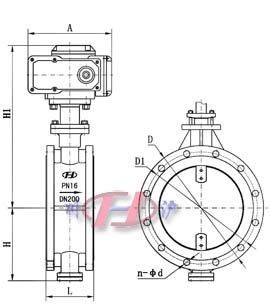

电动通风蝶阀 (配361R执行器) |
六、电动通风蝶阀 主要连接尺寸
| 公称通径DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
| L |
90 |
90 |
100 |
115 |
130 |
140 |
150 |
250 |
270 |
290 |
310 |
330 |
350 |
390 |
430 |
470 |
500 |
550 |
| H |
63 |
70 |
83 |
105 |
115 |
137 |
164 |
206 |
230 |
248 |
289 |
320 |
343 |
413 |
478 |
525 |
585 |
640 |
| H1 |
根据阀门所需力矩而定，配置电动执行器不同，外形尺寸也不相同，详情请咨询公司技术部！ |
| H2 |
| A |
| A1 |
| D |
140 |
160 |
190 |
210 |
240 |
265 |
320 |
375 |
440 |
490 |
540 |
595 |
645 |
755 |
860 |
975 |
10755 |
1175 |
| D1 |
110 |
130 |
150 |
170 |
200 |
225 |
280 |
335 |
395 |
445 |
495 |
550 |
600 |
705 |
810 |
920 |
1020 |
1120 |
| n-φd |
4-14 |
4-14 |
4-18 |
4-18 |
8-18 |
8-18 |
12-18 |
12-22 |
12-22 |
16-22 |
16-22 |
20-22 |
20-26 |
24-26 |
24-30 |
24-30 |
24-30 |
28-30 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
