一、ZQDF蒸汽电磁阀 产品概述
上海川沪阀门有限公司生产的ZQDF(Y)系列蒸汽（液用）电磁阀是工业过程自动化控制系统用的执行器，它在接受电控信号后能自动开启或关闭阀门，实现对管道中流体介质的通断或流量调节控制，从而对系统中温度、流量、压力等参数进行自动调节或远程控制。 本系列电磁阀产品可广泛用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZQDF系列主要用于空气、蒸汽、媒气等气体介质的控制；ZQDF-Y系列电磁阀主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质，同时也用于粘度小于4°E的油类。 |
 |
ZQDF蒸汽电磁阀 |
二、ZQDF蒸汽电磁阀 结构特点
耐腐：主要部件阀塞，阀体等采用不锈钢和铸钢制成，防腐性能良好。
耐热：电磁、密封部分全部采用特种耐高温电工材料和密封材料，并采用了有效的隔热措施。
耐磨：选材合理，阀塞与阀体间巧妙地利用流体的润滑作用，减少磨损。
耐冷凝：蒸汽管道的冷凝水是影响蒸汽电磁阀动作的重要因素，本阀则不受冷凝水影响。
三、ZQDF蒸汽电磁阀 结构原理
本阀为分步动作直接先导式电磁阀，可根据断电时所处开、关状态的不同，可分为常闭式电磁阀和常开式电磁阀。常闭电磁阀，线圈通电后，衔铁在电磁力作用下先带动副阀阀塞提起，主阀阀杯上的流体经副阀流走，减少了作用在主阀阀杯上的压力，当主阀阀杯上的压力减少到一定值时，衔铁带动主阀阀杯，并利用压差而使主阀阀杯开启，介质流通。线圈断电后，电磁力消失，衔铁因自重下落复位。同时依靠介质压力，主副阀得以紧密关闭。常开电磁阀，线圈通电后由于吸力作用，动铁芯下移，把副阀阀塞压下，副阀关闭，主阀阀杯内压力上升，当压力升到一定值时，主阀阀杯的上下压差一样，由于电磁力作用，动铁芯推动主阀阀杯下，压紧主阀阀座，阀门关闭。线圈断电时，电磁吸力为零，副阀阀塞和动铁芯由于弹簧作用向上提起，副阀打开，主阀阀杯上的流体经副阀流走，减少了作用在主阀阀杯上的压力，当主阀阀杯上的压力减少到一定值时，利用压差把主阀阀杯推起，主阀打开，介质流通。
四、ZQDF蒸汽电磁阀 主要技术参数
| 型号参数 | ZQDF-1 | ZQDF-2 | ZQDF-3 | ZQDF-1Y | ZQDF-2Y | ZQDF-3Y | ||||
| 公称压力（MPa） | 1.6 | |||||||||
| 工作压差（MPa） | DN15-50 | 0～1.6 | ||||||||
| DN65-100 | 0.05～1.6 | |||||||||
| 介质种类 | 煤气、 空气等 | 饱和 蒸汽 | 过热蒸汽或高温气体 | 水油 液体 | 热水 | 高温 水、油 | ||||
| 介质温度℃（mm） | ≤60 | ≤180 | ≤220 | ≤60 | ≤180 | ≤220 | ||||
| 使用电压 | AC220V其余规格可作特殊订货 | |||||||||
| 使用寿命 | 按JB/T7352-92规定 | |||||||||
| 泄漏量（ml/min） | 按JB/T7352-92·F规定 | |||||||||
| 功耗（VA） | 50 | |||||||||
五、ZQDF蒸汽电磁阀 主要外形连接尺寸
| 公称通径 DN | 内螺纹连接 | 法兰连接 | |||||||||
| 外形尺寸 | 内螺纹 | 外形尺寸 | 法兰尺寸 | ||||||||
| H | L | G | H | L | D | D1 | D2 | b | f | n-d | |
| 15 | 153 | 92 | 1/2 | 153 | 130 | 96 | 65 | 46 | 14 | 2 | 4 -Φ14 |
| 20 | 153 | 92 | 3/4 | 153 | 150 | 105 | 75 | 56 | 16 | 2 | 4 -Φ14 |
| 25 | 153 | 110 | 1 | 153 | 160 | 115 | 85 | 65 | 16 | 3 | 4 -Φ14 |
| 32 | 176 | 120 | 11/4 | 176 | 180 | 140 | 100 | 76 | 18 | 3 | 4 -Φ18 |
| 40 | 176 | 140 | 11/2 | 176 | 200 | 150 | 110 | 84 | 18 | 3 | 4 -Φ18 |
| 50 | 192 | 162 | 2 | 192 | 230 | 165 | 125 | 99 | 20 | 3 | 4 -Φ18 |
| 65 | 250 | 290 | 185 | 145 | 118 | 20 | 3 | 4 -Φ18 | |||
| 80 | 260 | 310 | 200 | 160 | 132 | 20 | 3 | 8 -Φ18 | |||
| 100 | 290 | 350 | 220 | 180 | 156 | 22 | 3 | 8 -Φ18 | |||
 |

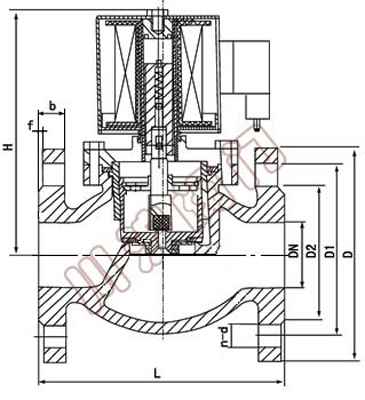

ZQDF蒸汽电磁阀外形尺寸图 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
|
