一、ZCZG高温电磁阀 产品概述
上海川沪阀门有限公司生产的ZCZG高温电磁阀是先导直动型的电磁阀，其通用介质范围较广，可分别使用于水、轻油、重油、非腐蚀性气体及蒸汽等流体，如电站抽气管道疏水系统和蒸发器的排气系统中，主要是对管道中的介质进行双位自动调节和远程控制。 主要特点：耐高温：采用金属硬密封，提高了使用温度。介质流体温度可达425℃ 工作原理：电磁阀电磁铁通电时，连杆被提升，带动转轴转动，副阀打开。由于副阀被开启，主阀阀杯上部的压力流体被排出，因此主阀阀杯下部的压力比上部高，这样下部的压力将主阀阀杯向上推开。主阀被打开后，上下压力相等，阀杯在电磁力、上下压力作用下，置于平衡状态，阀门开通。断电时在衔铁自重及返回弹簧作用下， 关下副阀，副阀关闭后，随之主阀阀杯上部的压力升高而将主阀阀杯压下，达到断流密封作用，阀门关闭. |
 |
ZCZG高温电磁阀 |

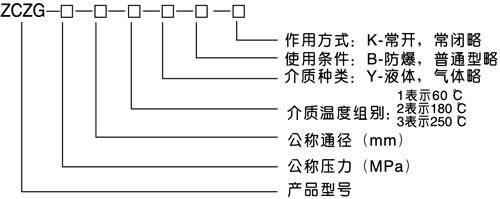

二、ZCZG高温电磁阀 型号编制
三、ZCZG高温电磁阀 主要技术参数
| 介质温度°C | ZCZG | ≤250 | |||||||||
| ZCZH | ≤400 | ||||||||||
| 公称压力（MPa） | ZCZG | 2.5 | |||||||||
| ZCZH | 4.0 | ||||||||||
| 工作压差（MPa） | ZCZG | 0～2.5 | |||||||||
| ZCZH | 0～4.0 | ||||||||||
| 公称通径（mm） | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| 功耗（VA） | 170VA | 480VA | |||||||||
| 电源电压 | AC220V，其余规格可作特殊订货36V、24V、12V | ||||||||||
| 额定流量（KV） | 按JB/T7352-94规定 | ||||||||||
| 泄漏（ml/min） | 按JB/T7352-94.F规定 | ||||||||||
四、ZCZG高温电磁阀 主要外形连接尺寸
| DN | L | H | D | D1 | D2 | b | f | n-d |
| 10 | 160 | 298 | 90 | 60 | 41 | 14 | 2 | 4 -Φ14 |
| 15 | 160 | 298 | 95 | 65 | 45 | 14 | 2 | 4 -Φ14 |
| 20 | 200 | 304 | 105 | 75 | 55 | 16 | 2 | 4 -Φ14 |
| 25 | 200 | 304 | 115 | 85 | 65 | 16 | 2 | 4 -Φ14 |
| 32 | 200 | 314 | 140 | 100 | 78 | 18 | 2 | 4 -Φ14 |
| 40 | 160 | 460 | 150 | 110 | 85 | 18 | 3 | 4 -Φ18 |
| 50 | 300 | 460 | 165 | 125 | 100 | 20 | 3 | 4 -Φ18 |
| 65 | 340 | 433 | 180 | 145 | 120 | 22 | 3 | 8 -Φ18 |
| 80 | 380 | 433 | 200 | 160 | 135 | 22 | 3 | 8 -Φ18 |
| 100 | 430 | 461 | 235 | 190 | 160 | 24 | 3 | 8 -Φ22 |
 |

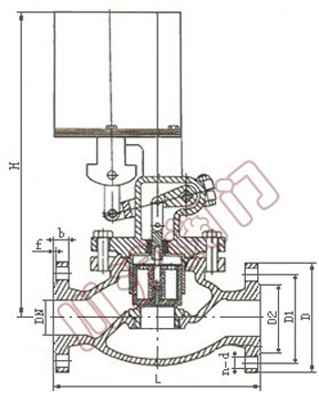

ZCZG高温电磁阀外形尺寸图 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
|
