一、ZCRB电磁紧急切断阀 产品概述
上海川沪阀门有限公司生产的ZCRB系列电磁紧急切断阀，适用于航天、船舶重工、石油化工、电力装备、工业炉窑、锅炉、燃气管网、燃气处理厂、加气站、燃气泄漏报警系统、安全保护系统、消防报警系统，用于城市或工厂易燃易爆介质管网安全保护，当发现事故隐患时快速切断，及时制止恶性事故发生。电源电压有24V或者220V可选。 |
 |
ZCRB电磁紧急切断阀 |
二、ZCRB电磁紧急切断阀 主要技术参数
原理结构：直动活塞型、先导活塞型 控制方式：常开时不通电；通电关闭，可手动打开
关闭速度：≤1秒
工作压力：0-16bar
流体范围：煤气、天然气、液化气、沼气、等气体或燃油
流体温度：-15~60℃
防爆等级： dⅡBT4、dⅡCT5
标准电压：AC220V、DC24V (其它可特制)
电气连接：三芯防爆电缆引线
三、ZCRB电磁紧急切断阀 性能特点
蝶式活塞 防腐耐磨 单环密封 防止泄漏
导向设置 消除故障 瞬间通电 快速切断
自保持开 手动复位 特制线圈 超长寿命
四、ZCRB电磁紧急切断阀规格参数及安装尺寸
| 通径DN （mm） | 阀体 材质 |
工作压力 （bar） |
Kv值 （m3/h） |
内螺纹连接（mm） | 法兰连接（mm） | ||||||
| G螺纹 | L | H | L | H | D | 孔距 | n-d | ||||
| 20 | 铸铁 304不锈钢 |
B06级：0-6 B16级：0.3-16 |
5.0 | 3/4〃 | 85 | 130 | 96 | 170 | Φ95 | 75 | 4-Φ12 |
| 25 | 8.5 | 1〃 | 98 | 140 | 110 | 180 | Φ106 | 85 | 4-Φ12 | ||
| 32 | 15 | 1 1/4〃 | 120 | 150 | 128 | 200 | Φ125 | 100 | 4-Φ14 | ||
| 40 | 22 | 1 1/2〃 | 130 | 160 | 142 | 210 | Φ138 | 110 | 4-Φ16 | ||
| 50 | 35 | 2〃 | 150 | 180 | 158 | 230 | Φ155 | 125 | 4-Φ17 | ||
| 65 | B01级：0-1 B03级：0-3 B06级：0-6 B10级:1-10 |
48 | 200 | 290 | Φ176 | 145 | 4-Φ17 | ||||
| 80 | 75 | 220 | 320 | Φ190 | 160 | 4-Φ17 | |||||
| 100 | 115 | 260 | 350 | Φ210 | 180 | 8-Φ16 | |||||
| 150 | 铸铁 | 250 | 400 | 500 | Φ280 | 240 | 8-Φ22 | ||||
| 200 | 铸钢、不锈钢 | B0.05级：0-0.05;(特制:0-6) | 420 | 495 | Φ340 | 295 | 12-Φ22 | ||||
| 250 | 660 | 620 | Φ405 | 355 | 12-Φ26 | ||||||
| 300 | 700 | Φ460 | 410 | 12-Φ26 | |||||||
 |

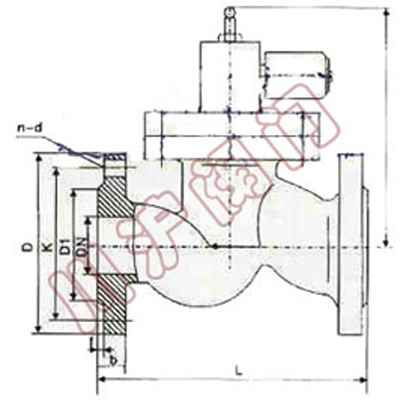

ZCRB电磁紧急切断阀外形尺寸图 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
|
