调节阀系列
一、电动衬胶截止阀 产品概述
|
上海川沪专业生产的J941J电动衬胶截止阀专用于控制一般腐蚀性介质，阀体内腔包覆有可供选择的各种橡胶，适用于不同工作温度和流体管路，具有强度高、耐腐蚀性能好的特点。 适用温度：适用温度：≤85℃、≤100℃、≤120℃（按照衬里材料）；压力等级：PN0.6、1.0、1.6；电装可以选择220/380V。 |
二、电动衬胶截止阀 产品型号和图片
 |
电动衬胶截止阀 |
三、电动衬胶截止阀 主要参数
| 部件 | 材质 |
| 阀体 | 铸铁、铸钢、不锈钢衬橡胶 |
| 阀盖 | 铸铁、铸钢、不锈钢衬橡胶 |
| 阀芯 | 铸钢、不锈钢包覆橡胶 |
| 阀杆 | 铸钢、不锈钢包覆橡胶 |
| 电装 | 铸铁壳体 |

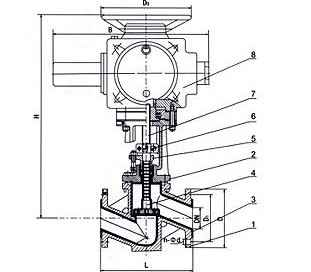

四、电动衬胶截止阀 外形尺寸图
 |
电动衬胶截止阀外形尺寸图 |
五、电动衬胶截止阀 外形连接尺寸
| 公称通径 | 公称压力 | L | D | D1 | n-Фd | H | 型号 | A | B | 质量 |
| 15 | 1.6 1.0 | 130 | 95 | 65 | 4-14 | |||||
| 20 | 150 | 105 | 75 | 4-14 | ||||||
| 25 | 160 | 115 | 85 | 4-14 | 492 | ZA1-5-14 | 395 | 168 | 23 | |
| 32 | 180 | 140 | 100 | 4-18 | 499 | ZA1-5-14 | 395 | 168 | 26 | |
| 40 | 200 | 150 | 110 | 4-18 | 520 | ZA2-10-18 | 526 | 470 | 80 | |
| 50 | 230 | 165 | 125 | 4-18 | 530 | ZA2-10-18 | 526 | 470 | 82 | |
| 65 | 290 | 185 | 145 | 4-18 | 579 | ZA2-15-18 | 526 | 470 | 90 | |
| 80 | 310 | 200 | 160 | 6/2-18 | 597 | ZA2-15-18 | 526 | 470 | 100 | |
| 100 | 350 | 220 | 180 | 6/2-18 | 629 | ZA2-15-18 | 526 | 470 | 122 | |
| 125 | 400 | 250 | 210 | 6/2-18 | ||||||
| 150 | 480 | 285 | 240 | 6/2-22 | ||||||
| 200 | 600 | 340 | 295 | 6/2-22 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
|
