一、旋起式衬胶止回阀 产品概述
|
上海川沪专业生产的H44J旋起式衬胶止回阀，适用于一般腐蚀性工况，可以很好地起到防止介质倒流和耐腐蚀的作用，如果腐蚀性更强的话，可以考虑选用衬氟。 H44J旋启式衬胶止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线形，流动阻力比升降式止回阀小，适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式。 |
二、旋起式衬胶止回阀 产品型号和图片
 |
旋起式衬胶止回阀 |
三、旋起式衬胶止回阀 主要参数
| 名称 | 材料 |
| 上阀体 下阀体 | 灰铸铁 /硬橡胶 |
| 阀瓣 | 碳钢 /软橡胶 |

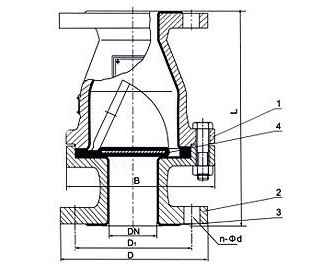

四、旋起式衬胶止回阀 外形尺寸图
 |
旋起式衬胶止回阀外形尺寸图 |
五、旋起式衬胶止回阀 外形连接尺寸
| 公称通径（DN） | 公称压力（MPa） | 工作压力（MPa） | L | D | D1 | Z-Φ | B | 重量（Kg） |
| 25 | 1.0 | 1.0 | 160 | 115 | 85 | 4-14 | 128 | 4.5 |
| 32 | 180 | 135 | 100 | 4-18 | 150 | 7 | ||
| 40 | 200 | 145 | 110 | 4-18 | 160 | 8 | ||
| 50 | 230 | 160 | 125 | 4-18 | 178 | 10 | ||
| 65 | 290 | 180 | 145 | 4-18 | 204 | 18 | ||
| 80 | 310 | 195 | 160 | 4-18 | 230 | 24 | ||
| 100 | 350 | 215 | 180 | 8-18 | 255 | 30.5 | ||
| 125 | 400 | 245 | 210 | 8-18 | 305 | 47.5 | ||
| 150 | 480 | 280 | 240 | 8-23 | 345 | 63.5 | ||
| 200 | 0.6 | 500 | 335 | 295 | 8-23 | 415 | 96.5 | |
| 250 | 0.4 | 550 | 390 | 350 | 12-23 | 495 | 144 | |
| 300 | 698 | 440 | 400 | 12-23 | 540 | 224 | ||
| 采用标准 | 设计制造： Q/JBGN03 结构长度：Q/JBGN03 法兰：JB78（PN1.0MPa） | |||||||
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
|
