一、法兰衬胶止回阀 产品概述
|
上海川沪专业设计生产的H41J法兰衬胶止回阀是一种依靠介质本身的流动而自动启闭阀瓣用来阻止介质逆向流动的自动阀门，本厂衬胶止回阀基本类型有四种：H41型法兰连接直通升降式止回阀和H42型升降立式止回阀、H44立式止回阀、H76旋启式止回阀，设计规范遵循GB/T 12235，GB/T 12236，API 6D标准。 |
二、法兰衬胶止回阀 产品型号和图片
 |
法兰衬胶止回阀 |
三、法兰衬胶止回阀 主要参数
| 序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸铸钢 | 超低碳不锈耐酸铸钢 | ||
| Z | C | P | R | PL | RL | ||
| 1 | 阀体/阀盖 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 阀瓣/阀杆 | 35 | 1Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
| 3 | 衬里/阀座 | PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO | |||||
| 4 | 紧固螺栓 | WCB | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
| 5 | 螺母 | PTFE(F4) | CF8 | CF8 | |||
四、法兰衬胶止回阀 外形尺寸图
 |

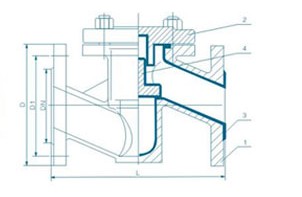

法兰衬胶止回阀外形尺寸图 |
五、法兰衬胶止回阀 外形连接尺寸
| 公称通经 | L | D | D1 | D2 | f | b | Z-φd |
| DN(mm) | PN1.0MPa | ||||||
| 15 | 130 | 95 | 65 | 45 | 2 | 14 | 4-φ14 |
| 20 | 150 | 105 | 75 | 55 | 2 | 16 | 4-φ14 |
| 25 | 160 | 115 | 85 | 65 | 2 | 16 | 4-φ14 |
| 32 | 180 | 135 | 100 | 78 | 2 | 18 | 4-φ18 |
| 40 | 200 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
| 50 | 230 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
| 65 | 290 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
| 80 | 310 | 195 | 160 | 135 | 3 | 22 | 4-φ18 |
| 100 | 350 | 215 | 180 | 155 | 3 | 22 | 8-φ18 |
| 125 | 400 | 245 | 210 | 185 | 3 | 24 | 8-φ18 |
| 150 | 480 | 280 | 240 | 210 | 3 | 24 | 8-φ23 |
| 200 | 600 | 335 | 295 | 265 | 3 | 26 | 8-φ23 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
|
