一、衬胶Y型过滤器 产品概述
|
上海川沪专业生产的GL41J衬胶Y型过滤器，因为内部全衬耐腐蚀橡胶，可以用来清除腐蚀性介质中的杂质，保护泵、阀门及其它设备的正常使用。一般通水网为20-60目/cm2，通气网为40-100目/cm2，通油网为100-480目/cm2，可根据介质相应配置。内衬材料可以根据需要选择丁晴橡胶、三元乙丙橡胶、氟橡胶等等。法兰尺寸PN1.0MPa按GB9115.8-88标准，PN1.6MPa按GB9113.3-88标准，PN2.5MPa按GB9113.4-88标准。 |
二、衬胶Y型过滤器 产品型号和图片
 |
衬胶Y型过滤器 |
三、衬胶Y型过滤器 主要参数
| 序号 | 零件名称 | 灰铸铁 | 碳钢 |
| Z | C | ||
| 1 | 阀体、阀盖 | HT250/A 126 | WCB/A216 WCB |
| 2 | 过滤网 | PTFE(F4) | |
| 3 | 螺栓 /螺母 | 35/45、A193 B7/A194 | |
| 4 | 衬里层 | 丁晴橡胶、三元乙丙橡胶、氟橡胶 | |
四、衬胶Y型过滤器 外形尺寸图
 |

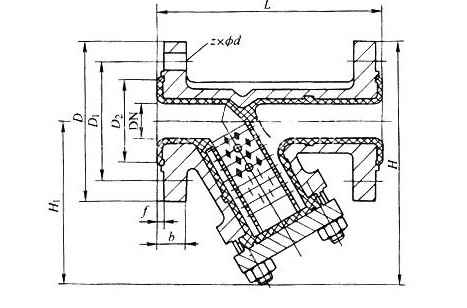

衬胶Y型过滤器外形尺寸图 |
五、衬胶Y型过滤器 外形连接尺寸
| 公称通径 | GL41J-10/16型过滤器 | ||||||||||
| DN (mm) |
NPS (in) |
L | D | D1 | D2 | b | f | H1 | H | Z-φd | 重量(kg) |
| PNl.0～2.5(MPa) | |||||||||||
| 20 | 3/4 | 150 | 105 | 75 | 55 | 16 | 2 | 70 | 122 | 4-14 | 3.3 |
| 25 | 1 | 160 | 115 | 85 | 65 | 16 | 2 | 78 | 135 | 4-14 | 4.2 |
| 32 | 11/4 | 190 | 135 | 100 | 78 | 18 | 2 | 86 | 154 | 4-18 | 6.6 |
| 40 | 11/2 | 200 | 145 | 110 | 85 | 18 | 3 | 92 | 164 | 4-18 | 7.3 |
| 50 | 2 | 230 | 160 | 125 | 100 | 20 | 3 | 102 | 182 | 4-18 | 12 |
| 65 | 21/2 | 250 | 180 | 145 | 120 | 20 | 3 | 115 | 205 | 4-18 | 16 |
| 80 | 3 | 280 | 195 | 160 | 135 | 22 | 3 | 135 | 232 | 8-18 | 23 |
| 100 | 4 | 320 | 215 | 180 | 155 | 24 | 3 | 156 | 263 | 8-18 | 32 |
| 125 | 5 | 400 | 245 | 21O | 185 | 26 | 3 | 248 | 370 | 8-18 | 39 |
| 150 | 6 | 500 | 280 | 240 | 210 | 28 | 3 | 285 | 425 | 8-23 | 52 |
| 200 | 8 | 600 | 335 | 295 | 265 | 30 | 3 | 362 | 530 | 8-23 | 89 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
|
