HH44X微阻缓闭止回阀
川沪首页 >> 止回阀 >> HH44X微阻缓闭止回阀
一、HH44X微阻缓闭止回阀 产品概述
|
上海川沪阀门有限公司专业生产的HH44X微阻缓闭止回阀用于给排水管道，安装在水泵出口处用来防止介质逆流和消除破坏性水锤，并能有效地减少阀门关闭水锤压力，可保障管网安全运行。HH44X微阻缓闭止回阀具有阀瓣轻、开度大、节电效果显著，流体阻力小，水锤消除机构设计新颖，密封性能稳定可靠、耐磨损、使用寿命长、运行平稳、无振动、无噪声等特点。 |
二、HH44X微阻缓闭止回阀 产品型号和图片
 |
HH44X微阻缓闭止回阀 |
三、HH44X微阻缓闭止回阀 应用规范
| 型号 | HH44T-10~25 | HH44X-10~25 | HH44H-10~25 | |
| 工作压力（MPa） | 1.0~2.5 | |||
| 适用温度（℃） | ≤80 | |||
| 适用介质 | 水 | |||
| 材料 | 阀体、阀盖 | 灰铸铁、碳钢 | ||
| 阀瓣 | 橡胶组合件 | |||
| 阀轴 | 不锈钢 | |||
四、HH44X微阻缓闭止回阀 外形尺寸图
 |

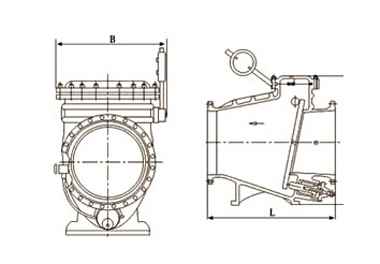

HH44X微阻缓闭止回阀外形尺寸图 |
五、HH44X微阻缓闭止回阀 外形连接尺寸
| DN (mm) |
40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 500 | 600 | 700 | 800 | 900 |
| H | 300 | 300 | 320 | 354 | 350 | 380 | 500 | 580 | 670 | 730 | 820 | 920 |
| B | 220 | 270 | 290 | 300 | 320 | 340 | 410 | 450 | 550 | 580 | 630 | 700 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
|
