HC44X橡胶瓣止回阀
川沪首页 >> 止回阀 >> HC44X橡胶瓣止回阀
一、HC44X橡胶瓣止回阀 产品概述
|
上海川沪阀门有限公司专业生产的HC44X橡胶瓣止回阀，主要用于给排水系统、石油、化工等工业部门的管道泵出口处，防止介质逆流。由于本产品的封圈采用倾斜设计，关闭时间短，可减小水锤压力。阀瓣采用丁腈耐油橡胶与钢板经高温压制而成，耐冲刷，密封性能好，产品结构简单、保养、维修、运输均很方便。而且，因为采用橡胶瓣来密封，关闭时没有什么噪声。 |
二、HC44X橡胶瓣止回阀 产品型号和图片
 |

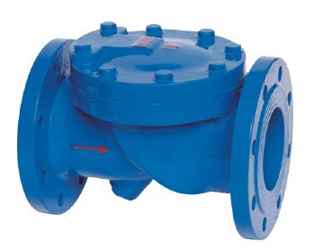

HC44X橡胶瓣止回阀 |
三、HC44X橡胶瓣止回阀 应用规范
| 公称压力 (MPa) |
试验压力(MPa) | 适用温度 | 适用介质 | ||||
| 壳体 | 密封 | ℃ | |||||
| 1.0 | 1.5 | 1.1 | < 80 | 清水、油品 | |||
| 1.6 | 2.4 | 1.76 | |||||
| 2.5 | 3.75 | 2.75 | |||||
主要零部件材料：阀体、阀盖 |
阀瓣 | 弹簧 | |||||
| 灰铸铁、碳钢 | 橡胶组合件 | 不锈钢 | |||||
四、HC44X橡胶瓣止回阀 外形尺寸图
 |

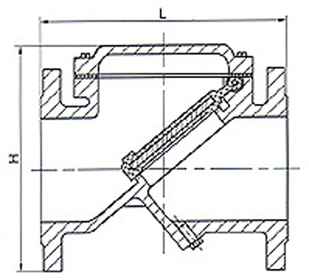

HC44X橡胶瓣止回阀外形尺寸图 |
五、HC44X橡胶瓣止回阀 外形连接尺寸
| 公称通径 | L | H |
| 40 | 165 | 165 |
| 50 | 203 | 165 |
| 65 | 216 | 185 |
| 80 | 241 | 200 |
| 100 | 292 | 220 |
| 125 | 330 | 280 |
| 150 | 356 | 285 |
| 200 | 495 | 340 |
| 250 | 622 | 395 |
| 300 | 698 | 445 |
| 350 | 787 | 505 |
| 400 | 914 | 565 |
| 450 | 978 | 615 |
| 500 | 978 | 670 |
| 600 | 1295 | 780 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
|
