HC41X消声止回阀
川沪首页 >> 止回阀 >> HC41X消声止回阀
一、HC41X消声止回阀 产品概述
|
上海川沪阀门有限公司专业生产的HC41X消声止回阀适用于给、排水管道，阀瓣采用进出口两端中心轴导向，启闭灵活，可水平定装或垂直安装。阀瓣采用弹簧加载，其快速关闭能有效地减小水锤压力，密封性能好，关闭无噪声。它具有体积小、重量轻、流体阻力小、耐疲劳、寿命长等优点。 |
二、HC41X消声止回阀 产品型号和图片
 |
HC41X消声止回阀 |
三、HC41X消声止回阀 应用规范
| 型号 | 公称压力 PN(MPa) |
试验压力PS(MPa) | 工作温度 (℃) |
适用介质 | |
| 壳体 | 密封 | ||||
| H41X | 1.0 | 1.5 | 1.1 | ≤80 | 洁净水 |
| 1.6 | 2.4 | 1.76 | |||
| 2.5 | 3.75 | 2.75 | |||

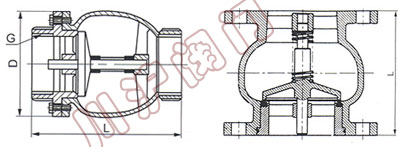

四、HC41X消声止回阀 外形尺寸图
 |
HC41X消声止回阀外形尺寸图 |
五、HC41X消声止回阀 外形连接尺寸
| 型号 | HC41X | |||||||||||
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | 112 | 120 | 130 | 150 | 165 | 190 | 210 | 255 | 310 | 362 | 380 | 450 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
|
