H14不锈钢内螺纹止回阀
川沪首页 >> 止回阀 >> H14不锈钢内螺纹止回阀
一、H14不锈钢内螺纹止回阀 产品概述
|
上海川沪阀门有限公司专业生产的H14不锈钢内螺纹止回阀，体积小、重量轻，适用于安装空间非常小的场合，根据需要，内螺纹可以做成普通管螺纹，也可以做成NPT螺纹。材质有碳钢和不锈钢304、不锈钢316、316L等。 |
二、H14不锈钢内螺纹止回阀 产品型号和图片
 |
H14不锈钢内螺纹止回阀 |
三、H14不锈钢内螺纹止回阀 主要零件材料
| 序号NO. | 零件名称 | 材质 |
| 1 | 阀体 | 不锈钢CF8M/CF8 |
| 2 | 阀盖 | 不锈钢CF8M/CF8 |
| 3 | 摇杆插销 | 不锈钢316/304 |
| 4 | 阀瓣 | 不锈钢CF8M/CF8 |
| 5 | 螺塞 | 不锈钢316/304 |
| 6 | 螺塞垫片 | 聚四氟乙烯PTFE |

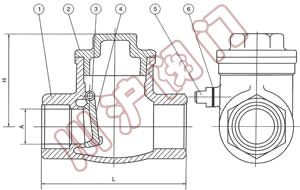

四、H14不锈钢内螺纹止回阀 外形尺寸图
 |
H14不锈钢内螺纹止回阀外形尺寸图 |
五、H14不锈钢内螺纹止回阀 外形连接尺寸
| SIZE | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | 21/2" | 3" |
| A | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 |
| H | 42 | 51 | 60 | 67 | 75 | 81 | 93 | 104 |
| L | 65 | 80 | 90 | 105 | 120 | 140 | 180 | 200 |
| 重量WT(kg) | 310 | 445 | 680 | 1040 | 1490 | 2020 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
|
