产品信息

JIS日标闸阀

一、JIS日标闸阀产品概述

上海川沪阀门有限公司生产的JIS日标闸阀适用于ANSI Class150～900、PN2.0～16.0MPa、JIS10～20K，工作温度-29～425℃（碳钢）及-40～500℃（不锈钢）的名种管路上，用于截断或接通管路中的介质。
通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。有手动、伞齿轮传动及电动等。

结构特点：

1、产品设计制造符合国外先进标准要求，密封可靠，性能优良。
2、结构设计紧凑合理，造型美观。?
3、采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。
4、阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，可适用于各种压力、温度及介质工况。
5、采用国内外多种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。

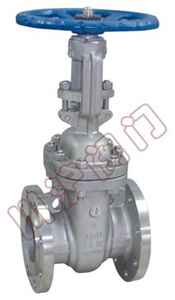

二、JIS日标闸阀产品型号和图片

JIS日标闸阀 产品型号和图片
JIS日标闸阀

三、JIS日标闸阀 主要技术参数

体盖瓣 ;Body Cover Disc 阀杆
Stem 		密封面
Sealing Face 		垫片（环）
Sealing Shim 		  填料 Packing 工作温度℃ 适用介质Suitable Medium
WCB 2Cr13 13Cr
STL
木体材料
With Body
Material
尼龙
Nylon 		增强柔性石墨 13Cr/柔性石墨Enhanced;Flexible Graphite
1Cr13/Flexible Graphite
SFB-2
08软钢
08 Soft Steal
F304
F316
F304L
F316L

柔性石墨

增强柔性石墨
PTFE

≤425 水 蒸汽 油品
Water
Steam
Petroleum
Products
WC1

38CrMoAl

 25Cr2MoV

≤425
WC6 ≤540
WC9 ≤570
C5 C12 ≤540
CF8 F304 ≤200 硝酸
醋酸
尿素
Nitric acid
Acetic acid
CF8M F316
CF3 F304L
CF3M F316L

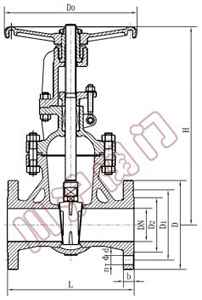

四、JIS日标闸阀外形尺寸图

JIS日标闸阀外形尺寸图
JIS日标闸阀外形尺寸图

五、JIS日标闸阀 外形连接尺寸

10K级主要尺寸和重量   Size Main Dimensions and Weight

DN（mm） in L D D1 D2 b n-φd H D0 W(kg)
50 2 178 155 120 100 16 4-19 409 200 24
65 21/2 190 175 140 120 18 4-19 535 250 31
80 3 203 185 150 130 18 8-19 570 250 40
100 4 229 210 175 155 18 8-19 590 250 55
150 6 267 280 240 215 22 8-23 630 300 90
200 8 292 330 290 265 22 12-23 960 350 145
250 10 330 400 355 325 24 15-25 1158 400 230
300 12 356 450 400 370 24 16-25 1378 450 330
350 14 381 490 445 415 26 16-25 1543 500 460
400 16 406 560 510 475 28 16-27 1738 600 600
450 18 432 620 565 530 30 20-27 1959 600 980
500 20 457 675 620 585 30 20-27 2214 680 960

20K级主要尺寸和重量   Size Main Dimensions and Weight

DN（mm） in L D D1 D2 b n-φd H D0 W(kg)
50 2 216 155 120 100 18 8-19 480 200 32
65 21/2 241 175 140 120 20 8-19 510 250 39
80 3 283 200 160 135 22 8-23 580 280 55
100 4 305 225 185 160 24 8-23 700 350 80
150 6 403 305 260 230 28 12-25 940 400 160
200 8 419 350 305 275 30 12-25 1190 450 250
250 10 457 430 380 345 34 12-27 1390 500 370
300 12 502 480 430 395 35 16-27 1600 500 560
350 14 762 540 480 440 40 16-33 1750 600 870
400 16 838 605 540 495 46 16-33 1900 600 1150
450 18 914  675 605 560 48 20-33 2320 650 1270



注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
