BZ41H夹套保温闸阀

一、BZ41H夹套保温闸阀 产品概述

上海川沪阀门有限公司生产的夹套保温闸阀主要用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质。该系列阀门的夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口。由于增加了夹套，此种阀门的连接法兰尺寸要比同一规格普通球阀的连接法兰大一到两个规格，但结构长度与同规格的阀门相同，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。保温夹套闸阀适用于公称压力PN1.0～10.0MPa、Class150～600、JIS10K～20K，工作温度-29～425℃（碳钢）、-40～500℃（不锈钢）的管路上作启闭用，并能保温和防止介质结晶。
选用不同的材质，可分别适用于重油、胶类、硝酸、醋酸、强氧化性介质及尿素等多种介质。

二、BZ41H夹套保温闸阀 产品型号和图片

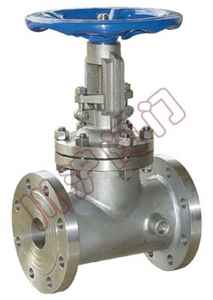

BZ41H夹套保温闸阀 产品型号和图片
BZ41H夹套保温闸阀

三、BZ41H夹套保温闸阀 主要零件材料

零件材料 材料
名称 BZ41Y-16I-25I-40I BZ41Y-16I-25I-40I BZ41Y-16I-25I-40I
阀体、阀造 铬钼钢
阀板 合金钢+硬质合金 铬镍钛钢 铬镍钼钛钢
阀杆 合金钢
阀杆螺母 铝铁青铜
手轮 灰铸铁、可锻铸铁

四、BZ41H夹套保温闸阀 外形尺寸图

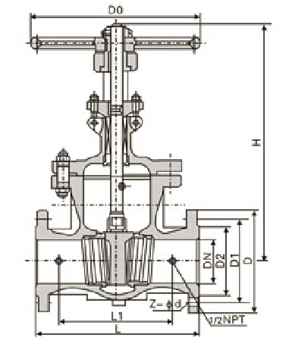

BZ41H夹套保温闸阀外形尺寸图
BZ41H夹套保温闸阀外形尺寸图

五、BZ41H夹套保温闸阀 外形连接尺寸

公称通径 DN 主要外形和尺寸连接尺寸 WT
L L1 D D1 D2 b Z-φd H D0
BZ41H-16C       BZ41W-16P       BZ61W-16R
40 200 70 160 125 100 18 4-18 310 200 49
50 250 80 180 145 120 18 4-18 358 240 54
65 270 90 195 160 135 20 8-18 373 240 81
80 280 100 215 180 155 20 8-18 435 280 100
100 300 100 245 210 185 22 8-18 500 300 120
125 325 110 280 240 210 24 8-23 614 320 210
150 350 120 335 295 265 26 12-23 674 360 260
200 400 130 405 355 320 30 12-25 818 400 300
250 450 140 460 410 375 30 12-25 969 450 400
300 500 160 520 470 435 34 16-25 1145 560 490
BZ41H-25     BZ41W-25P      BZ61W-25
40 200 70 160 125 100 20 4-18 358 240 52
50 250 80 180 145 120 22 8-18 373 240 56
65 270 90 195 160 135 22 8-18 435 280 86
80 280 100 230 190 160 24 8-18 500 300 105
100 300 100 270 220 188 28 8-15 614 320 170
125 325 110 300 250 218 30 8-25 674 360 245
150 350 120 360 310 278 34 12-25 818 400 270
200 400 130 425 370 332 36 12-30 969 450 380
250 450 140 485 430 390 40 12-30 1145 560 535
300 500 160 550 490 448 44 16-34 1145 640 546



注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
