ZYC自力式压差控制阀
川沪首页 >> 平衡阀 >> ZYC自力式压差控制阀
一、ZYC自力式压差控制阀 产品概述
|
上海川沪阀门有限公司专业生产的ZYC型自力式压差控制阀，是一种利用介质自身的压力变化进行自我控制而保持流经该被控系统介质压差不变的节能产品，不需要外接什么执行器，完全自力控制，是新一代节能环保产品。适用于供暖方式采用双管系统的压差控制，保证系统的压差基本不变，减低噪音，平衡阻力，消除热网的水力失调。 |
二、ZYC自力式压差控制阀 产品型号和图片
 |
ZYC自力式压差控制阀 |
三、ZYC自力式压差控制阀 主要技术参数
| 公称压力(MPa) | 壳体试验压力(MPa) | 适用温度 | 适用介质 |
| 1.6 | 2.4 | ≤100℃ | 水、油等非腐蚀性液体 |
四、ZYC自力式压差控制阀 外形尺寸图
 |

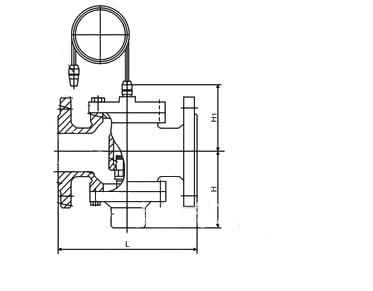

ZYC自力式压差控制阀外形尺寸图 |
五、ZYC自力式压差控制阀 外形连接尺寸
| DN（mm） | 连接方式 | L（mm) | H | H1 | 流量m3/h | 适用介质 | 介质温度 | 主要零件材料 |
| 15 | 螺纹 | 110 | 72 | 98 | 0.2-1 | 水 | 0～100℃s | 阀体,上盖和下盖为铸造黄铜 ,阀芯为铜, 膜片为尼龙强化橡胶 ,弹簧为不锈钢 |
| 20 | 110 | 72 | 98 | 0.3-1.5 | ||||
| 25 | 115 | 82 | 102 | 0.5-2 | ||||
| 32 | 法兰 | 160 | 91 | 94 | 1-4 | |||
| 40 | 200 | 147 | 112 | 1.5-6 | ||||
| 50 | 215 | 120 | 112 | 2-8 | ||||
| 65 | 220 | 125 | 120 | 3-12 | ||||
| 80 | 275 | 188 | 133 | 5-20 | ||||
| 100 | 290 | 208 | 160 | 10-52 | ||||
| 125 | 310 | 226 | 175 | 15-45 | ||||
| 150 | 350 | 258 | 195 | 30-80 | ||||
| 200 | 430 | 301 | 230 | 40-180 | ||||
| 250 | 520 | 367 | 265 | 100-300 | ||||
| 300 | 635 | 430 | 300 | 150-500 | ||||
| 350 | 670 | 504 | 340 | 200-700 |
|
|
