ZPG自动反冲洗过滤器

一、ZPG自动反冲洗过滤器 产品概述

上海川沪阀门有限公司专业生产的 ZPG型自动反冲洗排污过滤器是一种能使用低质水进行过滤的过滤器,同时也可用于其他需要过滤的工艺过程,它在滤筒的前段装有手动蝶阀,通过手柄调节阀板方位,可以改变水对滤网的流向,具有反冲洗排除杂质功能,且体积小,过滤能力大,操作管理方便。按照结构形式可以分为ZPG-I型(直通式)和ZPG-L型(角通式),

工作原理:
1、正常工作状态
  手动蝶阀开启,即阀板平面与筒体轴线平行,(此时扳手亦与筒体轴线平行)排污阀关闭。此时水流从进口直接进入过滤网筒内部,经滤网过滤后由出口排出。
2、反冲洗工作状态
   手动蝶阀关闭,即阀板平面与筒体轴线垂直,(此时扳手旋转90度与筒体轴线垂直),开启排污阀,此时水流从进口进入过滤网筒前端,因蝶阀关闭,水流被阀板挡住,只能从前端网孔进入滤筒外侧,大部分从出口流出,而由于排污口打开,滤筒后段水排出后压力降低,故一部分水又从过滤器后段的网孔反冲入网筒内,从而达到从滤网外部冲洗粘附在网筒内壁上杂质的目的,杂质及污水从排污口排出。

二、ZPG自动反冲洗过滤器 产品型号和图片

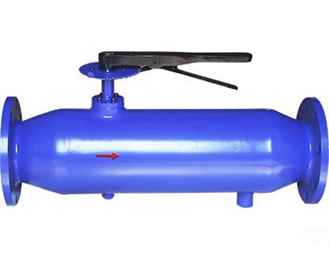

ZPG自动反冲洗过滤器 产品型号和图片
ZPG自动反冲洗过滤器

三、ZPG自动反冲洗过滤器 性能特点

1、功能明显:反冲洗过滤器结构科学合理,能有效过滤并迅速排出污物。
2、工作可靠:过滤器在全流量下能正常工作,既保持高的流量,又具有低的压力降,避免了由于流速低而造成的表面污渍。
3、安装简单:直接安装在管网系统上,不需要任何支撑结构,且水平竖直安装均可,效果相同。
4、操作简单:只需人工转动蝶阀手柄开启排污阀即可,排污时间仅数分钟,工作量小,劳动强度低。
5、节省投资:自动冲洗排污,不需安装旁通管路,节省空间、投资。不用拆卸排污,节省运行费用,省工省力省时。

四、ZPG自动反冲洗过滤器 外形尺寸图

ZPG自动反冲洗过滤器外形尺寸图
ZPG自动反冲洗过滤器外形尺寸图

五、ZPG自动反冲洗过滤器 外形连接尺寸

型号 L A B D 排污口DN
ZPG-I-40 245 185 63 90 15
ZPG-I-50 255 190 70 100 15
ZPG-I-65 270 195 83 120 20
ZPG-I-80 320 232 96 140 25
ZPG-I-100 350 260 128 180 32
ZPG-I-125 438 326 162 200 40
ZPG-I-150 525 390 189 230 50
ZPG-I-200 700 520 220 280 65
ZPG-I-250 875 650 255 330 80
ZPG-I-300 1050 780 294 380 100
ZPG-I-350 1200 885 331 450 125
ZPG-I-400 1400 1040 377 480 150
ZPG-I-450 1550 1145 420 500 150
ZPG-I-500 1700 1250 462 580 150
ZPG-I-600 2000 1460 537 650 200
ZPG-I-700 2280 1720 607 700 200
ZPG-I-800 2500 1900 685 820 200
ZPG-I-900 2800 2180 785 880 200
ZPG-I-1000 3120 2470 860 920 250
ZPG-I-1100 3450 2780 915 960 250
ZPG-I-1200 3700 3000 965 1040 250
ZPG-I-1500 4470 3650 1220 1400 250



备注:本过滤器有壳体、排污盖、滤芯、滤网等组成。网眼总面积是入口管首截面积的3-4倍.
用于管道清除输送介质:热水、冷水、蒸汽、压缩空气各种机械杂质,特别是锅炉房循环水泵前均需安此产品,为了清除系统中的机械杂质,使设备和管道免受堵塞和磨损,在额定流速下压损为0.05-0.1米水柱。
用于各种用汽设备,如:蒸汽仪表、疏水阀,压缩空气和各类用汽设备前均需安装。在额定流速下压损为0.05-0.2米水柱。
油过滤器该主品滤眼密度有多种。例如:64孔、200孔、300孔/Cm2。用于各种输油管道上一切设备。例如:油泵、油锅炉前均需安装,在额定流速下压损为0.05-0.1米水柱。
