一、SFV双通道过滤器 产品概述
|
上海川沪阀门有限公司专业生产的SFV双通道过滤器．是专门为特殊清洁处理或更换过滤网时介质流通不可中断的管路而设计，在一种特殊的过滤器。SFV双通道过滤器，体内为旋塞密封并带有系统润滑设计。 |

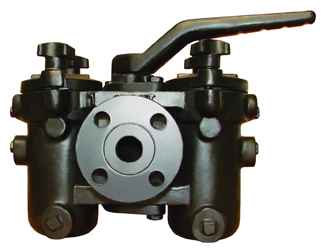

二、SFV双通道过滤器 产品型号和图片
 |
SFV双通道过滤器 |
三、SFV双通道过滤器 主要材质
| 球铁体、盖、SS304柱塞、SS304柱塞、氟化橡胶密封 |
| 碳钢体、盖、ss30樾、SS304网、氟化橡胶密封 |
| SS304体、盖、ss304柱塞，ss304网、氟化橡胶密封 |
| SS316体、盖、SS316柱塞、SS316网、氟化橡胶密封 |
| 青钢体、盖、SS316柱塞、SS31611网、氟化橡胶密封 |

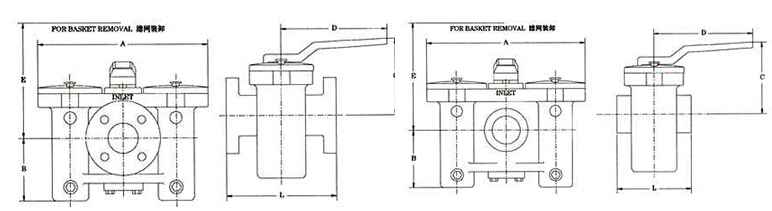

四、SFV双通道过滤器 外形尺寸图
 |
SFV双通道过滤器外形尺寸图 |
五、SFV双通道过滤器 外形连接尺寸
| Size 尺寸 |
SCREWEDEND螺纹联接 | FLANGEDEND法兰联接 | ||||||||||
| A | B | C | D | E | L | A | B | C | D | E | L | |
| DN20 | 13.33 | 4.2 | 6 | 4.4 | 8.3 | 8.63 | 13.33 | 4.2 | 6 | 4.4 | 8.3 | 8.63 |
| DN25 | 13.33 | 4.2 | 6 | 4.4 | 8.3 | 8.63 | 13.33 | 4.2 | 6 | 4.4 | 8.3 | 8.63 |
| DN32 | 13.85 | 6.2 | 6 | 4.8 | 8.5 | 9 | 13.85 | 6.2 | 6 | 4.8 | 8.5 | 9 |
| DN40 | 13.85 | 6.2 | 6 | 4.8 | 8.5 | 9 | 13.85 | 6.2 | 6 | 4.8 | 8.5 | 9 |
| DN50 | 14.88 | 7.2 | 8 | 5.8 | 10.5 | 11 | 14.88 | 7.2 | 8 | 5.8 | 10.5 | 11 |
| DN65 | 15.38 | 9.2 | 8 | 7.2 | 12.6 | 13 | 15.38 | 9.2 | 8 | 7.2 | 12.6 | 13 |
| DN80 | 17.88 | 11.3 | 1l | 9.4 | 13.5 | 16.4 | 17.88 | 11.3 | 1l | 9.4 | 13.5 | 16.4 |
| DNl00 | 25.33 | 14.4 | ll | 10.6 | 17 | 17.9 | 25.33 | 14.4 | 1l | 10.6 | 17 | 17.9 |
备注：本过滤器有壳体、排污盖、滤芯、滤网等组成。网眼总面积是入口管首截面积的3-4倍.
用于管道清除输送介质:热水、冷水、蒸汽、压缩空气各种机械杂质,特别是锅炉房循环水泵前均需安此产品,为了清除系统中的机械杂质,使设备和管道免受堵塞和磨损,在额定流速下压损为0.05-0.1米水柱。
用于各种用汽设备,如:蒸汽仪表、疏水阀,压缩空气和各类用汽设备前均需安装。在额定流速下压损为0.05-0.2米水柱。
油过滤器该主品滤眼密度有多种。例如:64孔、200孔、300孔/Cm2。用于各种输油管道上一切设备。例如:油泵、油锅炉前均需安装,在额定流速下压损为0.05-0.1米水柱。
|
|
