一、美标Y型过滤器 产品概述
|
上海川沪阀门有限公司专业生产的美标Y型过滤器，适用于石油石化等行业，美标Y型过滤器可以除去流体中的各种颗粒、杂物甚至非常细小的固体颗粒，可保护压缩机、泵和其它设备及仪表等正常工作和运转，达到稳定工艺过程、保障安全的作用。另外对提高产品质量也有着十分重量的意义,美标Y型系列过滤适用于蒸汽，空气、煤油、水、弱腐蚀性气体、液体。 制造标准： 1、设计与制造符合MFG标准。 |
二、美标Y型过滤器 产品型号和图片
 |
美标Y型过滤器 |
三、美标Y型过滤器 应用规范
| 磅级 | 150Lb | 300Lb | 600 | |
| 试验压力 | 壳体试验 | 3.0MPa | 6.5MPa | 15MPa |
| 适用温度 | -29～425℃ | |||
| 适用介质 | 水、油、天然气 | |||

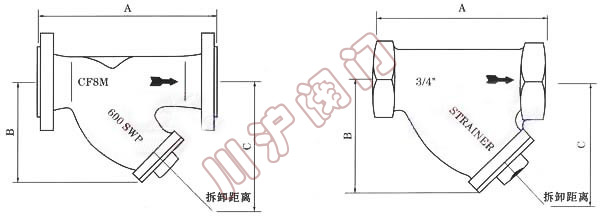

四、美标Y型过滤器 外形尺寸图
 |
美标Y型过滤器外形尺寸图 |
五、美标Y型过滤器 外形连接尺寸
| 口径(in) | ANSI法兰连接 | 螺纹连接 | B | C | 滤网面积cm2 | ||
| 150LB | 300LB | 600LB | |||||
| A | A | A | A | ||||
| 1/2" | 127 | 127 | 130 | 75 | 70 | 110 | 27 |
| 3/4" | 145 | 150 | 150 | 80 | 80 | 130 | 43 |
| 1" | 154 | 160 | 160 | 90 | 90 | 150 | 73 |
| 11/4" | 180 | 180 | 200 | 110 | 130 | 235 | 135 |
| 11/2" | 200 | 210 | 230 | 120 | 147 | 260 | 164 |
| 2" | 230 | 240 | 250 | 140 | 180 | 320 | 251 |
| 21/2" | 290 | 290 | 210 | 200 | 325 | 327 | |
| 3" | 310 | 310 | 205 | 330 | 361 | ||
| 4" | 315 | 351 | 255 | 405 | 545 | ||
| 5" | 410 | 401 | 315 | 510 | 843 | ||
| 6" | 473 | 478 | 345 | 560 | 1117 | ||
| 8" | 593 | 600 | 440 | 710 | 1909 | ||
| 10" | 730 | 730 | 503 | 760 | 2010 | ||
备注：本过滤器有壳体、排污盖、滤芯、滤网等组成。网眼总面积是入口管首截面积的3-4倍.
用于管道清除输送介质:热水、冷水、蒸汽、压缩空气各种机械杂质,特别是锅炉房循环水泵前均需安此产品,为了清除系统中的机械杂质,使设备和管道免受堵塞和磨损,在额定流速下压损为0.05-0.1米水柱。
用于各种用汽设备,如:蒸汽仪表、疏水阀,压缩空气和各类用汽设备前均需安装。在额定流速下压损为0.05-0.2米水柱。
油过滤器该主品滤眼密度有多种。例如:64孔、200孔、300孔/Cm2。用于各种输油管道上一切设备。例如:油泵、油锅炉前均需安装,在额定流速下压损为0.05-0.1米水柱。
|
|
