一、内螺纹Y型过滤器 产品概述
|
上海川沪阀门有限公司专业生产的不锈钢内螺纹Y型过滤器具有外观精美、过滤性能好、体积小等特点，外形采用Y型设计，当介质里有杂质流过时，滤网把全部的杂质都挡在了滤芯之内，本产品有滤体、滤盖、滤芯组成，整体都采用优质不锈钢材料组成，有很好的防腐性能特点及防锈作用。 Y型过滤器是管道内不可缺少的产品，可过滤杂质，如颗滤、条状物质等，有过滤器的安装，可有效保护了管道上的其他设备，如阀门、水泵等流体设备，过滤器按材质分，有不锈钢过滤、碳钢过滤器、塑料过滤器、铬钼钢过滤器等。 |
二、内螺纹Y型过滤器 产品型号和图片
 |
内螺纹Y型过滤器 |
三、内螺纹Y型过滤器 应用规范
| 壳体材质 | 不锈钢、碳钢WCB、黄铜B62 | 不锈钢304、316、316L |
| 滤框滤网材质 | 不锈钢304、316、316L | |
| 密封件材质 | 耐油石棉、丁腈橡胶、聚四氟乙烯 | |
| 防爆级别 | BS5501: IIA、IIB、IIC | |
| 环境温度（℃） | -30~380 | -80~450 |
| 公称压力（MPa） | 0.6~4.0 | |
| 过滤精度（目/in） | 10~300 | |

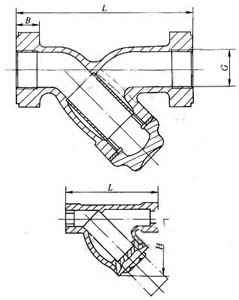

四、内螺纹Y型过滤器 外形尺寸图
 |
内螺纹Y型过滤器外形尺寸图 |
五、内螺纹Y型过滤器 外形连接尺寸
| SIZE | DN(mm) | H | L |
| 1/2″ | 15 | 51 | 65 |
| 3/4″ | 20 | 60 | 80 |
| 1″ | 25 | 72 | 90 |
| 11/4″ | 32 | 77 | 105 |
| 11/2″ | 40 | 87 | 120 |
| 2″ | 50 | 103 | 140 |
使用维护须知:
1.在安装时应检查产品是否完好,然后认真核对过滤器型号、规格、压力、材质等使用范围,是否与管道之间相配合.
2.安装时应安装在阀门之前,以保护好阀门的使用寿命.
3.在使用过程中,应经常打开滤盖将杂质取出.
|
|
