一、衬氟Y型过滤器 产品概述
|
上海川沪阀门有限公司专业生产的GL41F4-16C 全衬氟Y型过滤器，阀体内部构件均为衬里部件，衬里材料主要有F46、F4等，使产品在几乎所有强酸、强碱、盐、强氧化剂和有机溶剂等介质中均能适用，可有效降低强腐蚀性场合的过滤器适用成本。 |
二、衬氟Y型过滤器 产品型号和图片
 |
衬氟Y型过滤器 |
三、衬氟Y型过滤器 零件材料
| 型号 | PN | 工作压力/MPa | 材质 | |||
| 阀体/阀盖 | 过滤网 | 螺栓/螺母 | 衬里层 | |||
| GL41F4-16C | 16 | 1.6 | HT250、WCB | PTFE(F4) | 34/35 | FEP(F46)、PCTFE(F3) |
四、衬氟Y型过滤器 外形尺寸图
 |

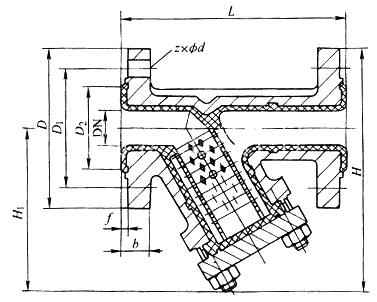

衬氟Y型过滤器外形尺寸图 |
五、衬氟Y型过滤器 外形连接尺寸
| DN | DN/in | L | D | D1 | D2 | b | f | z×? | H1 | H | 重量/kg |
| 20 | ? | 150 | 105 | 75 | 55 | 16 | 2 | 4×?14 | 70 | 122 | 3.3 |
| 25 | 1 | 160 | 115 | 85 | 65 | 16 | 2 | 4×?14 | 78 | 135 | 4.2 |
| 32 | 1? | 180 | 135 | 100 | 78 | 18 | 2 | 4×?18 | 86 | 154 | 6.6 |
| 40 | 1? | 200 | 145 | 110 | 85 | 18 | 3 | 4×?18 | 92 | 164 | 7.3 |
| 50 | 2 | 230 | 160 | 125 | 100 | 20 | 3 | 4×?18 | 102 | 182 | 12 |
| 65 | 2? | 290 | 180 | 145 | 120 | 20 | 3 | 4×?18 | 115 | 205 | 16 |
| 80 | 3 | 310 | 195 | 160 | 135 | 22 | 3 | 8×?18 | 135 | 232 | 23 |
| 100 | 4 | 350 | 215 | 180 | 155 | 24 | 3 | 8×?18 | 156 | 263 | 32 |
| 125 | 5 | 400 | 145 | 210 | 185 | 26 | 3 | 8×?18 | 248 | 370 | 39 |
| 150 | 6 | 480 | 180 | 240 | 210 | 28 | 3 | 8×?18 | 285 | 425 | 52 |
| 200 | 8 | 495 | 335 | 295 | 265 | 30 | 3 | 12×?23 | 362 | 530 | 89 |
使用维护须知:
1.在安装时应检查产品是否完好,然后认真核对过滤器型号、规格、压力、材质等使用范围,是否与管道之间相配合.
2.安装时应安装在阀门之前,以保护好阀门的使用寿命.
3.在使用过程中,应经常打开滤盖将杂质取出.
|
|
