一、保温Y型过滤器 产品概述
|
上海川沪阀门有限公司专业生产的BGL41H保温Y型滤器是用于水、油、气管道和各种设备上不可缺少的一种保温过滤装置，通常装在减压阀、泄压阀、定水位阀或其他设备的进口端，用来过滤介质中的杂质，以保护阀门及设备的正常使用。保温Y型过滤器具有结构简单，阻力小，排污方便、保温效果好等特点。一般用水滤网采用18~30目/英寸，通气滤网40~100目/英寸，如用户有特殊要求过滤网可定制。 |
二、保温Y型过滤器 产品型号和图片
 |

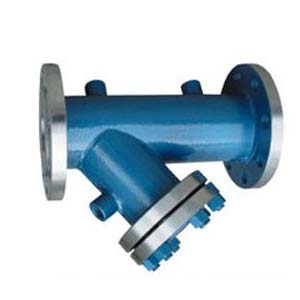

保温Y型过滤器 |
三、保温Y型过滤器 主要参数
| 型号 | 连接形式 | 公称压力MPa | 试验压力MPa | 工作压力MPa | 壳体材料 | 过滤网材料 | 适用介质 |
| BGL41H-10 | 法兰 | 1.0 | 1.1 | 1.0 | 灰铸铁 | 1.1 | 水、油和气等 |
| BGL41H -16 | 法兰 | 1.6 | 1.76 | 1.6 | 球墨铸铁 | 1.76 | |
| BGL41H -26 | 法兰 | 2.5 | 2.75 | 2.5 | 碳钢 | 2.75 |
四、保温Y型过滤器 外形尺寸图
 |

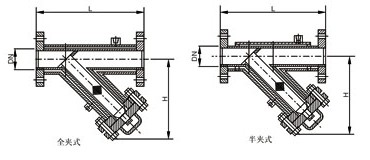

保温Y型过滤器外形尺寸图 |
五、保温Y型过滤器 外形连接尺寸
| 口径DN（mm） | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | |
| BY41H | L | 200 | 220 | 260 | 280 | 320 | 350 | 380 | 495 | 595 | 640 | 700 |
| H | 100 | 130 | 165 | 195 | 230 | 300 | 335 | 420 | 500 | 580 | 640 | |
备注：本过滤器有壳体、排污盖、滤芯、滤网等组成。网眼总面积是入口管首截面积的3-4倍.
用于管道清除输送介质:热水、冷水、蒸汽、压缩空气各种机械杂质,特别是锅炉房循环水泵前均需安此产品,为了清除系统中的机械杂质,使设备和管道免受堵塞和磨损,在额定流速下压损为0.05-0.1米水柱。
用于各种用汽设备,如:蒸汽仪表、疏水阀,压缩空气和各类用汽设备前均需安装。在额定流速下压损为0.05-0.2米水柱。
油过滤器该主品滤眼密度有多种。例如:64孔、200孔、300孔/Cm2。用于各种输油管道上一切设备。例如:油泵、油锅炉前均需安装,在额定流速下压损为0.05-0.1米水柱。
|
|
