3810R角行程防爆电动执行机构
川沪首页 >> 电动执行机构 >> 3810R角行程防爆电动执行机构
一、3810R角行程电动执行机构 产品概述
3810R角行程防爆电动执行器，是以AC220单相交流电为电源，接受来自DCS、PLC系统和其他操作器的DC4～20mA，标准信号来控制执行器进行开关阀门或自动调节。角行程防爆电动执行器电子控制模块采用先进的混合集成电路，包含完整的保护功能，可现场控制或远程控制，被设计成匣子形式，并用树脂浇铸密封。角行程防爆电动执行器驱动反馈量采用高性能导电塑料电位器、精度高、寿命长等特点，可与各种角行程调节机构组合成高性能、高可靠性的电动调节阀。角行程防爆电动执行器被广泛用于化工、石油石化等需要防爆的使用场合。 |
 |
3810R角行程防爆电动执行机构 |
二、3810R角行防爆程电动执行机构 型号规格
| 型号规格 | 输出力矩（N.m） | 动作时间（s/90℃） | 大转角 |
|---|---|---|---|
| 361RSA-02 | 20 | 8.5 | 90° |
| 361RSA-05 | 50 | 17 | |
| 361RSB-10 361RXB-10 |
100 | 18 | |
| 361RSB-20 361RXB20 |
200 | 36 | |
| 361RSC-30 361RXC-30 |
300 | 24 | |
| 361RSC-50 361RXC-50 |
500 | 42 | |
| 361RSC-60 361RXC-60 |
600 | 48 | |
| 361RSD-100 | 1000 | 30 | |
| 361RSD-150 | 1500 | 42 |
三、3810R角行程防爆电动执行机构 产品特点
1.1 执行器设计有伺服系统（无需另配伺服放大器），只需接入DC4～20mA（或DC1～5V）信号和AC220V单相电源即可工作。内设接线端子，接线极为简单方便。
1.2 执行器的关键部件─控制器，采用先进的混合集成电路，用树脂密封浇铸，外形为匣状，体积小，可靠性高。
1.3 驱动量的反馈检测采用高性能导电塑料电位器，分辨率＜0.4%。
1.4 具备自诊断功能，当发生故障时，控制器上的指示灯会立即发出指示信号。
1.5 用状态选择开关可以设定断信号时，（阀芯处于全开，全闭或自锁状态）。
1.6 用状态选择开关可以设定（正、反动作）。
1.7 用状态选择开关可以设定输入信号为（DC4～20mA或DC1～5V）。
1.8 调整工作零点（始点）和行程（终点）简单易行。
1.9 当突然断电时，能确保阀芯自锁。
1.10 采用同步皮带传动，有效降低了噪音。
1.11 延时保护功能，额定负载时，能实行状态自锁，故障发生时，能立即起动保护，并可反向运行取消延时保护。
四、3810R角行程防爆电动执行机构 技术参数
| 电源电压 | AC220±10%，50HZ |
|---|---|
| 耗电功率（额定负载时） | 规格A型执行器 50VA；规格B型执行器 150VA；规格C型执行器 220VA |
| 输入信号 | DC4～20mA或DC1～5V |
| 输出信号 | DC4～20mA（负载电阻500Ω以下）或DC1～5V |
| 控制精度 | 基本误差：±1% ；回差≤1% ；死区≤1% |
| 工作行程调整范围 | "零点"±25%；"行程"20%～100% |
| 防护等级 | IP55 |
| 隔爆等级 | Exd II BT4，可以选择EXdIICT4 |
| 过载保护 | 规格A、B型执行器可任选，规格C型系列执行器必配 |
五、3810R角行程防爆电动执行机构 接线图
 |

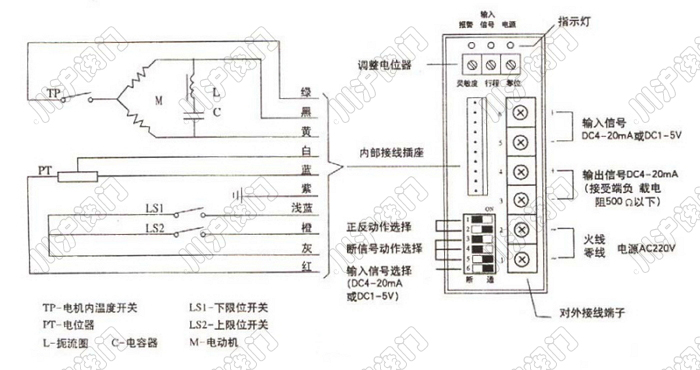

3810R接线图 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
|
